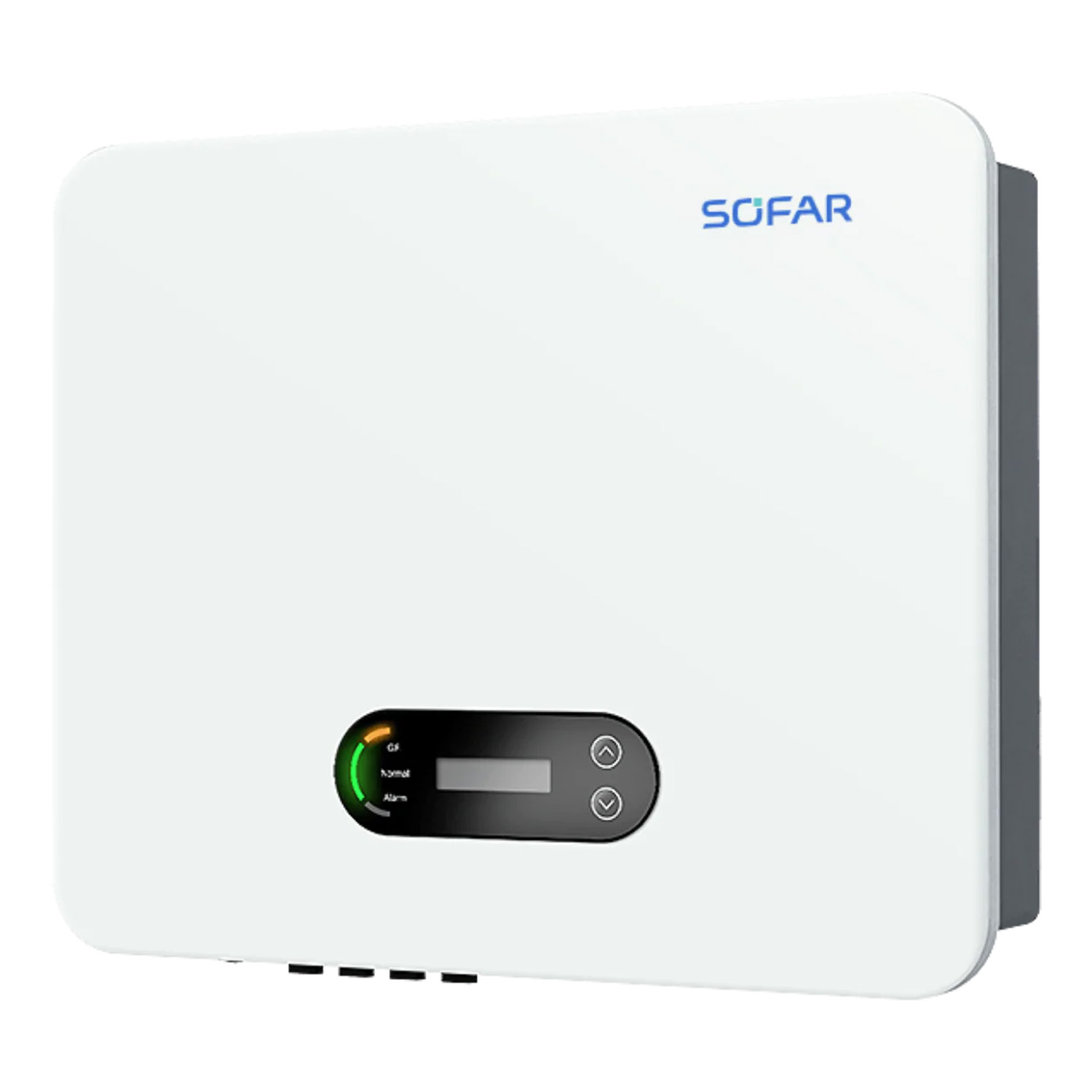

Wechselrichter SOFAR 30 KTLX – G3
SKU: F231D0
EAN: 5905951580821
| Hersteller | |
|---|---|
| Nennleistung | |
| Stromversorgung | |
| Hybridgerät | |
| MPPT | |
| Garantie | |
| Nettobreite | |
| Nettotiefe | |
| Nettohöhe | |
| RS485 | |
| SPD Typ II | |
| AFCI | |
| Gewicht | 40,5 kg |
Produktdetails
| Hersteller | |
|---|---|
| Nennleistung | |
| Stromversorgung | |
| Hybridgerät | |
| MPPT | |
| Garantie | |
| Nettobreite | |
| Nettotiefe | |
| Nettohöhe | |
| RS485 | |
| SPD Typ II | |
| AFCI | |
| Gewicht | 40,5 kg |
Sofar 25~50KTLX-G3 – Dreiphasiger Wechselrichter mit fortschrittlicher MPPT-Technologie
Sofar 25~50KTLX-G3 ist ein leistungsstarker dreiphasiger Wechselrichter, der für große Photovoltaikanlagen entwickelt wurde. Mit einem maximalen Wirkungsgrad von bis zu 98,90% garantiert das Gerät eine hohe Energieeffizienz. Ausgestattet mit 3–4 MPPT bietet es Flexibilität in der Konfiguration und außergewöhnliche Zuverlässigkeit, um den Bedürfnissen selbst der anspruchsvollsten Anwender gerecht zu werden.
Wichtigste Produktmerkmale
- Bis zu 4 MPPT: Mit der Möglichkeit der Überlastung bei Gleichstrom bis zu 150% für ein optimales Energiemanagement.
- Typ II SPD-Relais: Bietet Schutz für Gleich- und Wechselstromseite.
- Niedrige Startspannung: Breiter MPPT-Spannungsbereich für bessere Leistung bei schwachem Sonnenschein.
- Funktion zur I-V-Kurvenmessung: Präzise Diagnose und Optimierung des Systembetriebs.
- Maximale Effizienz: Bis zu 98,90%, was sich positiv auf die Systemleistung auswirkt.
Für wen ist dies eine gute Wahl?
Sofar 25~50KTLX-G3 ist die ideale Lösung für große kommerzielle und industrielle Anlagen, bei denen Effizienz, Zuverlässigkeit und die Möglichkeit flexibler Konfiguration wichtig sind. Dank fortschrittlicher Funktionen wie mehrfachen MPPT, breitem Spannungsbereich und intelligentem Monitoring eignet sich dieser Wechselrichter sowohl für neue Projekte als auch für die Modernisierung bestehender Photovoltaikanlagen. Eine hervorragende Wahl für diejenigen, die moderne Technologie und maximale Nutzung von Sonnenenergie schätzen.
Datasheet Sofar 30 KTLX - G3
datasheet-sofar-30-ktlx-g3.pdf
Kommunikationsmodul – Spezifikation
| SOFAR 25KTLX-G3 | SOFAR 30KTLX-G3 | SOFAR 33KTLX-G3 | SOFAR 36KTLX-G3 | SOFAR 40KTLX-G3 | SOFAR 45KTLX-G3 | SOFAR 50KTLX-G3 | ||
|---|---|---|---|---|---|---|---|---|
| Eingang (DC) | ||||||||
| Empfohlene max. PV-Eingangsleistung (Wp) | 37500 | 45000 | 49500 | 54000 | 60000 | 67500 | 75000 | |
| Max. DC-Leistung für einen einzelnen MPPT (W) | 25000 | 25000 | 25000 | 25000 | 25000 | 25000 | 25000 | |
| Anzahl der MPP-Tracker | 3 | 3 | 3 | 3 | 4 | 4 | 4 | |
| Anzahl der DC-Eingänge | 2 pro MPPT-Tracker | 2 pro MPPT-Tracker | 2 pro MPPT-Tracker | 2 pro MPPT-Tracker | 2 pro MPPT-Tracker | 2 pro MPPT-Tracker | 2 pro MPPT-Tracker | |
| Max. Eingangs Spannung (V) | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | |
| Startspannung (V) | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| Nennspannung Eingangs (V) | 620 | 620 | 620 | 620 | 620 | 620 | 620 | |
| Betriebs- Spannungsbereich des MPPT (V) | 180-1000 | 180-1000 | 180-1000 | 180-1000 | 180-1000 | 180-1000 | 180-1000 | |
| SPPT Vollast Spannungsbereich (V) | 480-850 | 480-850 | 510-850 | 540-850 | 480-850 | 510-850 | 540-850 | |
| Max. Eingangsstrom MPPT (A) | 3*40 | 3*40 | 3*40 | 3*40 | 4*40 | 4*40 | 4*40 | |
| Max. Kurzschlussstrom Eingangs auf MPPT (A) | 3*50 | 3*50 | 3*50 | 3*50 | 4*50 | 4*50 | 4*50 | |
| Ausgang (AC) | ||||||||
| Nennleistung (W) | 25000 | 30000 | 33000 | 36000 | 40000 | 45000 | 50000 | |
| Max. Wechselstromleistung (VA) | 28000 | 34000 | 37000 | 40000 | 44000 | 50000 | 55000 | |
| Max. Ausgangsstrom (A) | 42.4 | 51.5 | 56.0 | 60.6 | 66.7 | 75.8 | 83.3 | |
| Nennnetzspannung | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | |
| Eingangsspannungsbereich (Vac) | 310–480 Vac (gemäß lokaler Norm) | 310–480 Vac (gemäß lokaler Norm) | 310–480 Vac (gemäß lokaler Norm) | 310–480 Vac (gemäß lokaler Norm) | 310–480 Vac (gemäß lokaler Norm) | 310–480 Vac (gemäß lokaler Norm) | 310–480 Vac (gemäß lokaler Norm) | |
| Nennfrequenz des Netzwerks | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | |
| Frequenzbereich des Netzwerks (Hz) | 45 Hz–55 Hz / 54 Hz–66 Hz (gemäß lokaler Norm) | 45 Hz–55 Hz / 54 Hz–66 Hz (gemäß lokaler Norm) | 45 Hz–55 Hz / 54 Hz–66 Hz (gemäß lokaler Norm) | 45 Hz–55 Hz / 54 Hz–66 Hz (gemäß lokaler Norm) | 45 Hz–55 Hz / 54 Hz–66 Hz (gemäß lokaler Norm) | 45 Hz–55 Hz / 54 Hz–66 Hz (gemäß lokaler Norm) | 45 Hz–55 Hz / 54 Hz–66 Hz (gemäß lokaler Norm) | |
| Aktiver Leistungsregelungsbereich | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | |
| THDi | < 3% | < 3% | < 3% | < 3% | < 3% | < 3% | < 3% | |
| Leistungsfaktor | 1 Standardwert (einstellbar +/-0,8) | 1 Standardwert (einstellbar +/-0,8) | 1 Standardwert (einstellbar +/-0,8) | 1 Standardwert (einstellbar +/-0,8) | 1 Standardwert (einstellbar +/-0,8) | 1 Standardwert (einstellbar +/-0,8) | 1 Standardwert (einstellbar +/-0,8) | |
| Effizienz | ||||||||
| Max. Effizienz | 98.60% | 98.60% | 98.60% | 98.60% | 98.80% | 98.80% | 98.80% | |
| Gewichtete europäische Effizienz | 98.20% | 98.20% | 98.20% | 98.20% | 98.20% | 98.20% | 98.20% | |
| Schutz | ||||||||
| Schutz gegen DC-Verpolung | Ja | Ja | Ja | Ja | Ja | Ja | Ja | |
| Schutz gegen Inselsystem-Betrieb | Ja | Ja | Ja | Ja | Ja | Ja | Ja | |
| Schutz gegen Erderdichtstrom | Ja | Ja | Ja | Ja | Ja | Ja | Ja | |
| Schutz zur Erkennung von Erdungsfehlern | Ja | Ja | Ja | Ja | Ja | Ja | Ja | |
| Überwachung von Fehlern im PV-Array | Ja | Ja | Ja | Ja | Ja | Ja | Ja | |
| Energieabfluss-Schutz | Ja | Ja | Ja | Ja | Ja | Ja | Ja | |
| DC-Schalter | Ja | Ja | Ja | Ja | Ja | Ja | Ja | |
| SPD-Eingang/Ausgang | PV: Typ II Standard, AC: Typ II Standard | PV: Typ II Standard, AC: Typ II Standard | PV: Typ II Standard, AC: Typ II Standard | PV: Typ II Standard, AC: Typ II Standard | PV: Typ II Standard, AC: Typ II Standard | PV: Typ II Standard, AC: Typ II Standard | PV: Typ II Standard, AC: Typ II Standard | |
| Kommunikation | ||||||||
| Standard Kommunikationsmodus | RS485 / Bluetooth / WiFi / Optional: Ethernet | RS485 / Bluetooth / WiFi / Optional: Ethernet | RS485 / Bluetooth / WiFi / Optional: Ethernet | RS485 / Bluetooth / WiFi / Optional: Ethernet | RS485 / Bluetooth / WiFi / Optional: Ethernet | RS485 / Bluetooth / WiFi / Optional: Ethernet | RS485 / Bluetooth / WiFi / Optional: Ethernet | |
| Allgemeine Daten | ||||||||
| Betriebstemperaturbereich | -30°C–+60°C | -30°C–+60°C | -30°C–+60°C | -30°C–+60°C | -30°C–+60°C | -30°C–+60°C | -30°C–+60°C | |
| Eigenverbrauch (W) | <3 | <3 | <3 | <3 | <3 | <3 | <3 | |
| Topologie | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos | |
| Schutzart | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | |
| Erlaubter Bereich der relativen Luftfeuchtigkeit | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | |
| Max. Höhe über dem Meeresspiegel (m) | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | |
| Geräuschpegel (dB) | <60 dB | <60 dB | <60 dB | <60 dB | <60 dB | <60 dB | <60 dB | |
| Kühlung | Ventilator | Ventilator | Ventilator | Ventilator | Ventilator | Ventilator | Ventilator | |
| Gewicht (kg) | 36 | 36 | 36 | 36 | 37 | 37 | 37 | |
| Kühlung | Ventilator | Ventilator | Ventilator | Ventilator | Ventilator | Ventilator | Ventilator | |
| Abmessungen (mm) | 585*480*220 | 585*480*220 | 585*480*220 | 585*480*220 | 585*480*220 | 585*480*220 | 585*480*220 | |
| Display | LCD, App über Bluetooth | LCD, App über Bluetooth | LCD, App über Bluetooth | LCD, App über Bluetooth | LCD, App über Bluetooth | LCD, App über Bluetooth | LCD, App über Bluetooth | |
| Standards | ||||||||
| EMV | EN 61000-6-1, EN 61000-6-2,EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2,EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2,EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2,EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2,EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2,EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2,EN 61000-6-3, EN 61000-6-4 | |
| Sicherheitsstandards | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | |
| Netzstandards | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | |
