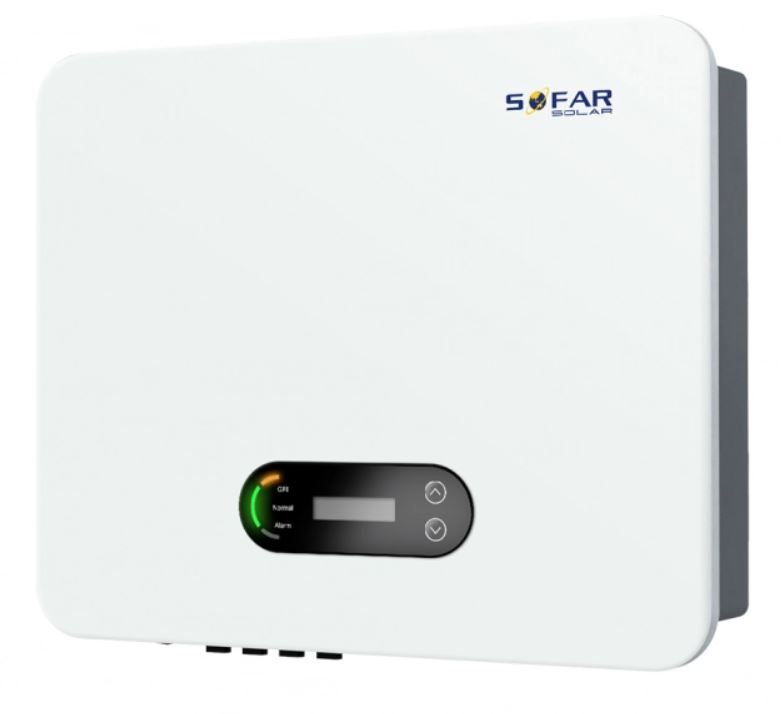

Wechselrichter SOFAR 12 KTLX – G3
SKU: F230F0
EAN: 5905951582108
| Hersteller | |
|---|---|
| Nennleistung | |
| Stromversorgung | |
| Hybridgerät | |
| MPPT | |
| Garantie | |
| Nettobreite | |
| Nettotiefe | |
| Nettohöhe | |
| RS485 | |
| SPD Typ II | |
| AFCI | |
| Gewicht | 20 kg |
Produktdetails
| Hersteller | |
|---|---|
| Nennleistung | |
| Stromversorgung | |
| Hybridgerät | |
| MPPT | |
| Garantie | |
| Nettobreite | |
| Nettotiefe | |
| Nettohöhe | |
| RS485 | |
| SPD Typ II | |
| AFCI | |
| Gewicht | 20 kg |
Sofar 3.3~12KTLX-G3 – Dreiphasen-Wechselrichter mit 2 MPPT
Der Sofar 3.3~12KTLX-G3 ist eine vielseitige und effiziente Lösung für dreiphasige Photovoltaikanlagen. Dank der fortschrittlichen Technologie und hohen Effizienz ist dieses Modell ideal für sowohl kleine als auch mittlere Installationen.
Hauptmerkmale:
- Maximale Effizienz: Erreicht bis zu 98,6 %, was eine hohe Betriebsleistung garantiert.
- Maximale Eingangsspannung: Unterstützt Gleichstrom bis zu 1100 V, was flexible Konfigurationen der PV-Systeme ermöglicht.
- Fernsoftware-Update: Ermöglicht eine einfache Verwaltung und Wartung des Systems in der neuesten Version.
- Typ II Überspannungsschutz: Garantiert Sicherheit sowohl bei Gleichstrom- als auch bei Wechselstromseiten.
- Niedrige Startspannung: Dank eines breiten MPPT-Spannungsbereichs ermöglicht es einen frühen Start und längere Betriebszeiten während des Tages.
Warum sollten Sie den Sofar 3.3~12KTLX-G3 wählen?
Der Sofar 3.3~12KTLX-G3 ist die ideale Wahl für Benutzer, die hohe Effizienz und Zuverlässigkeit erwarten. Die natürliche Kühlung ohne Ventilatoren sorgt für einen leisen Betrieb, während die intelligente Überwachung der Netzspannung eine vollständige Kontrolle über die Leistung des Systems ermöglicht. Mit einem breiten Leistungsbereich von 3,3 kW bis 12 kW eignet sich dieser Wechselrichter für verschiedene Konfigurationen von PV-Anlagen.
Warranty Sofar 12 KTLX - G3
warranty-sofar-12-ktlx-g3.pdf
| Datenblatt | SOFAR 3.3KTLX-G3 | SOFAR 4.4KTLX-G3 | SOFAR 5.5KTLX-G3 | SOFAR 6.6KTLX-G3 | SOFAR 8.8KTLX-G3 | SOFAR 11KTLX-G3 | SOFAR 12KTLX-G3 |
|---|---|---|---|---|---|---|---|
| Eingang (DC) | |||||||
| Empfohlene maximale PV-Eingangsleistung (Wp) | 4500 | 6000 | 7500 | 9000 | 12000 | 15000 | 18000 |
| Anzahl der MPPT | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Anzahl der Gleichstromeingänge DC | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 2/1 |
| Max. Eingangsspannung (V) | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 |
| Startspannung (V) | 160 | 160 | 160 | 160 | 160 | 160 | 160 |
| Nennspannung am Eingang (V) | 650 | 650 | 650 | 650 | 650 | 650 | 650 |
| MPPT-Arbeitsbereich (V) | 140-1000 | 140-1000 | 140-1000 | 140-1000 | 140-1000 | 140-1000 | 140-1000 |
| MPPT-Spannungsbereich bei voller Leistung (V) | 160-850 | 190-850 | 240-850 | 290-850 | 380-850 | 420-850 | 460-850 |
| Max. MPPT-Eingangsstrom (A) | 15/15 | 15/15 | 15/15 | 15/15 | 15/15 | 15/15 | 30/15 |
| Max. Kurzschlussstrom am MPPT (A) | 22.5/22.5 | 22.5/22.5 | 22.5/22.5 | 22.5/22.5 | 22.5/22.5 | 22.5/22.5 | 45/22.5 |
| Ausgang (AC) | |||||||
| Nennleistung (W) | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | 12000 |
| Max. AC-Leistung (VA) | 3300 | 4400 | 5500 | 6600 | 8800 | 11000 | 13200 |
| Max. Ausgangsstrom (A) | 4,8 | 6.4 | 8.0 | 9,6 | 12.8 | 15,9 | 19,1 |
| Nennnetzspannung (Vac) | 3/N/PE, 230 / 400 | 3/N/PE, 230 / 400 | 3/N/PE, 230 / 400 | 3/N/PE, 230 / 400 | 3/N/PE, 230 / 400 | 3/N/PE, 230 / 400 | 3/N/PE, 230 / 400 |
| Netzspannungsspanne (Vac) | 310 – 480 Vac (gemäß lokaler Norm) | 310 – 480 Vac (gemäß lokaler Norm) | 310 – 480 Vac (gemäß lokaler Norm) | 310 – 480 Vac (gemäß lokaler Norm) | 310 – 480 Vac (gemäß lokaler Norm) | 310 – 480 Vac (gemäß lokaler Norm) | 310 – 480 Vac (gemäß lokaler Norm) |
| Nennnetzfrequenz (Hz) | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz |
| Frequenzbereich des Netzes (Hz) | 45 – 55 Hz / 55 – 65 Hz (gemäß lokaler Norm) | 45 – 55 Hz / 55 – 65 Hz (gemäß lokaler Norm) | 45 – 55 Hz / 55 – 65 Hz (gemäß lokaler Norm) | 45 – 55 Hz / 55 – 65 Hz (gemäß lokaler Norm) | 45 – 55 Hz / 55 – 65 Hz (gemäß lokaler Norm) | 45 – 55 Hz / 55 – 65 Hz (gemäß lokaler Norm) | 45 – 55 Hz / 55 – 65 Hz (gemäß lokaler Norm) |
| Aktiver Leistungsregelungsbereich | 0 – 100% | 0 – 100% | 0 – 100% | 0 – 100% | 0 – 100% | 0 – 100% | 0 – 100% |
| THDi | <3% | <3% | <3% | <3% | <3% | <3% | <3% |
| Leistungsfaktor | 1 Standardwert (justierbar +/-0.8) | 1 Standardwert (justierbar +/-0.8) | 1 Standardwert (justierbar +/-0.8) | 1 Standardwert (justierbar +/-0.8) | 1 Standardwert (justierbar +/-0.8) | 1 Standardwert (justierbar +/-0.8) | 1 Standardwert (justierbar +/-0.8) |
| Effizienz | |||||||
| Max. Effizienz (%) | 98.40% | 98.40% | 98.40% | 98.40% | 98.50% | 98.50% | 98.50% |
| Europäische Effizienz (%) | 97.50% | 97.50% | 97.50% | 97.50% | 98.00% | 98.00% | 98.00% |
| Sicherheit | |||||||
| Schutz vor umgekehrter DC-Polung | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Schutz gegen Inselbetrieb | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Schutz gegen Fehlströme | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Schutzschaltung zur Erdungserkennung | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Überwachung der PV-Strings | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Hauptstromsperre | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| DC-Trenner | Optional | Optional | Optional | Optional | Optional | Optional | Optional |
| SPD Ein-/Ausgang | PV: Typ II Standard, AC: Typ II Standard | PV: Typ II Standard, AC: Typ II Standard | PV: Typ II Standard, AC: Typ II Standard | PV: Typ II Standard, AC: Typ II Standard | PV: Typ II Standard, AC: Typ II Standard | PV: Typ II Standard, AC: Typ II Standard | PV: Typ II Standard, AC: Typ II Standard |
| Kommunikation | |||||||
| Standard Kommunikationsmodus | RS485 / WiFi / Bluetooth, optional: Ethernet | RS485 / WiFi / Bluetooth, optional: Ethernet | RS485 / WiFi / Bluetooth, optional: Ethernet | RS485 / WiFi / Bluetooth, optional: Ethernet | RS485 / WiFi / Bluetooth, optional: Ethernet | RS485 / WiFi / Bluetooth, optional: Ethernet | RS485 / WiFi / Bluetooth, optional: Ethernet |
| Allgemeine Daten | |||||||
| Temperaturbereich | -30°C … +60°C | -30°C … +60°C | -30°C … +60°C | -30°C … +60°C | -30°C … +60°C | -30°C … +60°C | -30°C … +60°C |
| Energieverbrauch bei Nacht (W) | <1 | <1 | <1 | <1 | <1 | <1 | <1 |
| Topologie | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos |
| Schutzart | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
| Erlaubter Bereich der relativen Luftfeuchtigkeit | 0 – 100% | 0 – 100% | 0 – 100% | 0 – 100% | 0 – 100% | 0 – 100% | 0 – 100% |
| Max. Arbeitshöhe | 4000 m | 4000 m | 4000 m | 4000 m | 4000 m | 4000 m | 4000 m |
| Geräuschpegel | <40 dB | <40 dB | <40 dB | <40 dB | <40 dB | <40 dB | <40 dB |
| Gewicht (kg) | 15 | 15 | 15 | 15 | 17 | 17 | 17 |
| Kühlung | Natürlich | Natürlich | Natürlich | Natürlich | Natürlich | Natürlich | Natürlich |
| Abmessungen (mm) | 430*375*179 | 430*375*179 | 430*375*179 | 430*375*179 | 430*375*179 | 430*375*179 | 430*375*179 |
| Anzeige | LCD, App über Bluetooth | LCD, App über Bluetooth | LCD, App über Bluetooth | LCD, App über Bluetooth | LCD, App über Bluetooth | LCD, App über Bluetooth | LCD, App über Bluetooth |
| Standards | |||||||
| EMC | EN 61000-6-1, EN 61000-6-3, EN 61000-3-2, EN 61000-3-11, EN 61000-3-12 | EN 61000-6-1, EN 61000-6-3, EN 61000-3-2, EN 61000-3-11, EN 61000-3-12 | EN 61000-6-1, EN 61000-6-3, EN 61000-3-2, EN 61000-3-11, EN 61000-3-12 | EN 61000-6-1, EN 61000-6-3, EN 61000-3-2, EN 61000-3-11, EN 61000-3-12 | EN 61000-6-1, EN 61000-6-3, EN 61000-3-2, EN 61000-3-11, EN 61000-3-12 | EN 61000-6-1, EN 61000-6-3, EN 61000-3-2, EN 61000-3-11, EN 61000-3-12 | EN 61000-6-1, EN 61000-6-3, EN 61000-3-2, EN 61000-3-11, EN 61000-3-12 |
| Sicherheitsstandards | IEC 62109-1 / 2, IEC 62116, IEC 61727, IEC 61683, IEC 60068 (1, 2, 14, 30) | IEC 62109-1 / 2, IEC 62116, IEC 61727, IEC 61683, IEC 60068 (1, 2, 14, 30) | IEC 62109-1 / 2, IEC 62116, IEC 61727, IEC 61683, IEC 60068 (1, 2, 14, 30) | IEC 62109-1 / 2, IEC 62116, IEC 61727, IEC 61683, IEC 60068 (1, 2, 14, 30) | IEC 62109-1 / 2, IEC 62116, IEC 61727, IEC 61683, IEC 60068 (1, 2, 14, 30) | IEC 62109-1 / 2, IEC 62116, IEC 61727, IEC 61683, IEC 60068 (1, 2, 14, 30) | IEC 62109-1 / 2, IEC 62116, IEC 61727, IEC 61683, IEC 60068 (1, 2, 14, 30) |
| Netzstandards | VDE V 0124-100, VDE-AR-N 4105, CEI 0-21, CEI 0-16, UNE 206 007-1, EN 50549, G98 / G99, EN 50530 | VDE V 0124-100, VDE-AR-N 4105, CEI 0-21, CEI 0-16, UNE 206 007-1, EN 50549, G98 / G99, EN 50530 | VDE V 0124-100, VDE-AR-N 4105, CEI 0-21, CEI 0-16, UNE 206 007-1, EN 50549, G98 / G99, EN 50530 | VDE V 0124-100, VDE-AR-N 4105, CEI 0-21, CEI 0-16, UNE 206 007-1, EN 50549, G98 / G99, EN 50530 | VDE V 0124-100, VDE-AR-N 4105, CEI 0-21, CEI 0-16, UNE 206 007-1, EN 50549, G98 / G99, EN 50530 | VDE V 0124-100, VDE-AR-N 4105, CEI 0-21, CEI 0-16, UNE 206 007-1, EN 50549, G98 / G99, EN 50530 | VDE V 0124-100, VDE-AR-N 4105, CEI 0-21, CEI 0-16, UNE 206 007-1, EN 50549, G98 / G99, EN 50530 |
