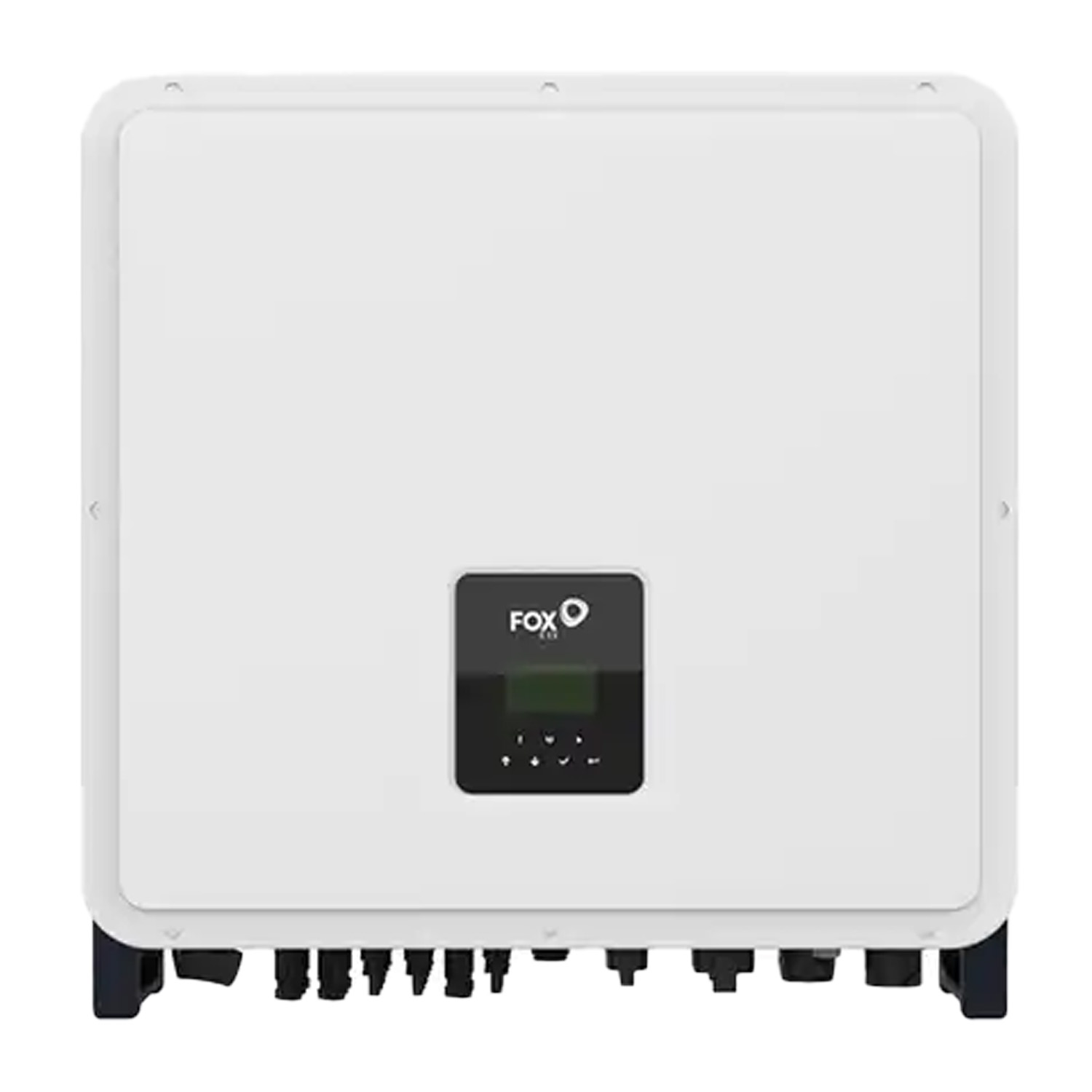

Wechselrichter FoxESS H3 PRO – 29,9
SKU: F290B84
EAN: 5905951589657
| Hersteller | |
|---|---|
| Nennleistung | |
| Stromversorgung | |
| Hybridgerät | |
| MPPT | |
| Garantie | |
| Nettobreite | |
| Nettotiefe | |
| Nettohöhe | |
| CAN | |
| RS485 | |
| SPD Typ II | |
| AFCI | |
| Gewicht | 62,6 kg |
Produktdetails
| Hersteller | |
|---|---|
| Nennleistung | |
| Stromversorgung | |
| Hybridgerät | |
| MPPT | |
| Garantie | |
| Nettobreite | |
| Nettotiefe | |
| Nettohöhe | |
| CAN | |
| RS485 | |
| SPD Typ II | |
| AFCI | |
| Gewicht | 62,6 kg |
FoxESS Serie H3 PRO 15.0-30.0 AC3-PRO 15.0-30.0 – Dreiphasiger Hybridwechselrichter
Die FoxESS Serie H3 PRO ist eine innovative Reihe von dreiphasigen Hybridwechselrichtern, die für eine flexible und effiziente Energienutzung entwickelt wurde. Das Gerät arbeitet mit einer intuitiven mobilen App, die eine vollständige Kontrolle des Systems und die Skalierbarkeit der Kapazität beim Anschluss von Energiespeichern bis zu 83,88 kWh ermöglicht. Es ist eine ausgezeichnete Wahl für fortgeschrittene Photovoltaikanlagen.
Wichtigste Produkteigenschaften
- Einfache Installation: Flexible Konfiguration und umfassender Schutz erleichtern die Installation und Integration ins System.
- Hocheffiziente Verbindung: Die Möglichkeit, hocheffiziente FoxESS-Batterien anzuschließen, gewährleistet maximale Effizienz.
- IP65 Widerstandsfähigkeit: Entwickelt für den Einsatz unter allen Umgebungsbedingungen, sowohl drInnen als auch draußen.
- Fernüberwachung: Überwachen und steuern Sie den Betrieb des Geräts über die mobile App oder die Website.
Für wen ist dies eine gute Wahl?
Die FoxESS Serie H3 PRO ist die ideale Lösung für Hausbesitzer, Unternehmen und Investoren, die nach skalierbaren und hochgradig effizienten Energiemanagementlösungen suchen. Dank fortschrittlicher Technologie, robuster Konstruktion und einfacher Integration eignet sich die H3 PRO-Serie hervorragend für umfangreiche Installationen mit hohen Energieanforderungen.
Datasheet FoxESS H3-Pro-29.9
datasheet-foxess-h3-pro-29-9.pdf
| PV-Eingang (nur Hybridwechselrichter) | ||||||||
|---|---|---|---|---|---|---|---|---|
| Parameter | H3-Pro-15.0 AC3-Pro-15.0 |
H3-Pro-20.0 AC3-Pro-20.0 |
H3-Pro-22.0 AC3-Pro-22.0 |
H3-Pro-24.9 AC3-Pro-24.9 |
H3-Pro-25.0 AC3-Pro-25.0 |
H3-Pro-29.9 AC3-Pro-29.9 |
H3-Pro-30.0 AC3-Pro-30.0 |
|
| Maximale Eingangsleistung [W] | 22500 | 30000 | 33000 | 37500 | 37500 | 45000 | 45000 | |
| Maximale Eingangsspannung [V] | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | |
| Nennspannung Eingang [V] | 750 | 750 | 750 | 750 | 750 | 750 | 750 | |
| Maximaler Eingangsstrom [A] | 32 | 32 | 32 | 32 | 32 | 32 | 32 | |
| Maximaler Kurzschlussstrom [A] | 40 | 40 | 40 | 40 | 40 | 40 | 40 | |
| MPPT Arbeitsspannung [V] (Volllast) | 150~850 | 150~850 | 150~850 | 150~850 | 150~850 | 150~850 | 150~850 | |
| MPPT Arbeitsspannung [V] (Volllast) | 170~850 | 230~850 | 250~850 | 280~850 | 280~850 | 340~850 | 340~850 | |
| Startspannung [V] | 160 | 160 | 160 | 160 | 160 | 160 | 160 | |
| Anzahl unabhängiger MPPT | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Anzahl der Stränge pro MPPT | 2/2/2 | 2/2/2 | 2/2/2 | 2/2/2 | 2/2/2 | 2/2/2 | 2/2/2 | |
| Maximaler Rückstrom des Wechselrichters [A] | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| Batterien | ||||||||
| Batterietyp | Lithium-Eisen-Phosphat (LFP) | Lithium-Eisen-Phosphat (LFP) | Lithium-Eisen-Phosphat (LFP) | Lithium-Eisen-Phosphat (LFP) | Lithium-Eisen-Phosphat (LFP) | Lithium-Eisen-Phosphat (LFP) | Lithium-Eisen-Phosphat (LFP) | |
| Batteriespannungsbereich [V] | 150~800 | 150~800 | 150~800 | 150~800 | 150~800 | 150~800 | 150~800 | |
| Batteriespannungsbereich unter Volllast AC [V] | 160~790 | 220~790 | 240~790 | 270~790 | 270~790 | 330~790 | 330~790 | |
| Maximaler Lade-/Entladestrom [A] | 50+50 | 50+50 | 50+50 | 50+50 | 50+50 | 50+50 | 50+50 | |
| Anzahl der Batterieeingänge | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Kommunikationsschnittstelle | CAN | CAN | CAN | CAN | CAN | CAN | CAN | |
| AC-Ausgang | ||||||||
| Nenn-Ausgangsleistung [VA] | 15000 | 20000 | 22000 | 24900 | 25000 | 29900 | 30000 | |
| Max. Ausgangsleistung Scheinleistung [VA] | 16500 | 22000 | 24200 | 24900 | 27500 | 29900 | 33000 | |
| Nennnetzspannung AC [VAC] | 400 / 230 ; 380 / 220 , 3L / N / PE | 400 / 230 ; 380 / 220 , 3L / N / PE | 400 / 230 ; 380 / 220 , 3L / N / PE | 400 / 230 ; 380 / 220 , 3L / N / PE | 400 / 230 ; 380 / 220 , 3L / N / PE | 400 / 230 ; 380 / 220 , 3L / N / PE | 400 / 230 ; 380 / 220 , 3L / N / PE | |
| Nennfrequenz des AC-Netzes [Hz] | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | |
| Maximaler AC-Strom (pro Phase) [A] | 25,0 | 33,3 | 36,7 | 37,7 | 41,7 | 45,4 | 50,0 | |
| Leistungsfaktor | 1 (regulierbar von 0,8 führend bis 0,8 nachlaufend) | 1 (regulierbar von 0,8 führend bis 0,8 nachlaufend) | 1 (regulierbar von 0,8 führend bis 0,8 nachlaufend) | 1 (regulierbar von 0,8 führend bis 0,8 nachlaufend) | 1 (regulierbar von 0,8 führend bis 0,8 nachlaufend) | 1 (regulierbar von 0,8 führend bis 0,8 nachlaufend) | 1 (regulierbar von 0,8 führend bis 0,8 nachlaufend) | |
| Exportlimit | JA | JA | JA | JA | JA | JA | JA | |
| THDI [%] | < 3 bei Nennleistung | < 3 bei Nennleistung | < 3 bei Nennleistung | < 3 bei Nennleistung | < 3 bei Nennleistung | < 3 bei Nennleistung | < 3 bei Nennleistung | |
| AC-Eingang | ||||||||
| Maximale Eingangsleistung AC [VA] | 22500 | 30000 | 33000 | 35000 | 35000 | 35000 | 35000 | |
| Nennnetzspannung AC [V] | 400 / 230; 380 / 220, 3L / N / PE | 400 / 230; 380 / 220, 3L / N / PE | 400 / 230; 380 / 220, 3L / N / PE | 400 / 230; 380 / 220, 3L / N / PE | 400 / 230; 380 / 220, 3L / N / PE | 400 / 230; 380 / 220, 3L / N / PE | 400 / 230; 380 / 220, 3L / N / PE | |
| Nennfrequenz des AC-Netzes [Hz] | 50 / 60, ±5 | 50 / 60, ±5 | 50 / 60, ±5 | 50 / 60, ±5 | 50 / 60, ±5 | 50 / 60, ±5 | 50 / 60, ±5 | |
| Maximaler AC-Strom [A] (pro Phase) | 34,1 | 45,5 | 50,0 | 53,0 | 53,0 | 53,0 | 53,0 | |
| Leistungsfaktor | 1 (regulierbar von 0,8 kapazitiv bis 0,8 induktiv) | 1 (regulierbar von 0,8 kapazitiv bis 0,8 induktiv) | 1 (regulierbar von 0,8 kapazitiv bis 0,8 induktiv) | 1 (regulierbar von 0,8 kapazitiv bis 0,8 induktiv) | 1 (regulierbar von 0,8 kapazitiv bis 0,8 induktiv) | 1 (regulierbar von 0,8 kapazitiv bis 0,8 induktiv) | 1 (regulierbar von 0,8 kapazitiv bis 0,8 induktiv) | |
| EPS-Ausgang | ||||||||
| Maximale Scheinleistung [VA] | 15000 | 20000 | 22000 | 25000 | 25000 | 30000 | 30000 | |
| Maximale Spitzenleistung (60s) [VA] | 18000 | 24000 | 26400 | 30000 | 30000 | 36000 | 36000 | |
| Nennnetzspannung EPS [V] | 400 / 230, 3L / N / PE | 400 / 230, 3L / N / PE | 400 / 230, 3L / N / PE | 400 / 230, 3L / N / PE | 400 / 230, 3L / N / PE | 400 / 230, 3L / N / PE | 400 / 230, 3L / N / PE | |
| Nennfrequenz des EPS-Netzes [Hz] | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | |
| Maximaler EPS-Strom (pro Phase) [A] | 22,7 | 30,3 | 33,3 | 37,9 | 37,9 | 45,5 | 45,5 | |
| Leistungsfaktor | 1 (regulierbar von 0,8 kapazitiv bis 0,8 induktiv) | 1 (regulierbar von 0,8 kapazitiv bis 0,8 induktiv) | 1 (regulierbar von 0,8 kapazitiv bis 0,8 induktiv) | 1 (regulierbar von 0,8 kapazitiv bis 0,8 induktiv) | 1 (regulierbar von 0,8 kapazitiv bis 0,8 induktiv) | 1 (regulierbar von 0,8 kapazitiv bis 0,8 induktiv) | 1 (regulierbar von 0,8 kapazitiv bis 0,8 induktiv) | |
| Parallelschaltung (Kaskade) | Ja, bis zu 10 Geräte | Ja, bis zu 10 Geräte | Ja, bis zu 10 Geräte | Ja, bis zu 10 Geräte | Ja, bis zu 10 Geräte | Ja, bis zu 10 Geräte | Ja, bis zu 10 Geräte | |
| Umschaltzeit [ms] | <20 | <20 | <20 | <20 | <20 | <20 | <20 | |
| THDV [%] | <3% bei Nennleistung | <3% bei Nennleistung | <3% bei Nennleistung | <3% bei Nennleistung | <3% bei Nennleistung | <3% bei Nennleistung | <3% bei Nennleistung | |
| Effizienz | ||||||||
| MPPT Effizienz [%] | 99,90 | 99,90 | 99,90 | 99,90 | 99,90 | 99,90 | 99,90 | |
| Maximale Effizienz [%] | 97,80 | 97,80 | 97,80 | 97,80 | 97,80 | 97,80 | 97,80 | |
| Maximale Effizienz (BAT zu AC) [%] | 97,60 | 97,60 | 97,60 | 97,60 | 97,60 | 97,60 | 97,60 | |
| Maximale Effizienz (PV zu BAT) [%] | 98,10 | 98,10 | 98,10 | 98,10 | 98,10 | 98,10 | 98,10 | |
| Europäische Effizienz [%] | 97,30 | 97,40 | 97,40 | 97,40 | 97,40 | 97,40 | 97,40 | |
| Schutzmaßnahmen | ||||||||
| Schutz vor umgekehrter Polung PV | JA | JA | JA | JA | JA | JA | JA | |
| Schutz vor umgekehrter Polung der Batterie | JA | JA | JA | JA | JA | JA | JA | |
| Schutz vor Inselsystembetrieb | JA | JA | JA | JA | JA | JA | JA | |
| Überstromschutz | JA | JA | JA | JA | JA | JA | JA | |
| Fehlerstromüberwachung | JA | JA | JA | JA | JA | JA | JA | |
| Isolationswiderstandsüberwachung | JA | JA | JA | JA | JA | JA | JA | |
| Überspannungskategorie | III (AC-Seite), II (DC-Seite) | III (AC-Seite), II (DC-Seite) | III (AC-Seite), II (DC-Seite) | III (AC-Seite), II (DC-Seite) | III (AC-Seite), II (DC-Seite) | III (AC-Seite), II (DC-Seite) | III (AC-Seite), II (DC-Seite) | |
| Schutz vor umgekehrter Polung | JA | JA | JA | JA | JA | JA | JA | |
| Überlastschutz / Temperaturüberwachung | JA | JA | JA | JA | JA | JA | JA | |
| AC/DC Überspannungsschutz | Typ II / Typ II | Typ II / Typ II | Typ II / Typ II | Typ II / Typ II | Typ II / Typ II | Typ II / Typ II | Typ II / Typ II | |
| AFCI-Schutz | Optional | Optional | Optional | Optional | Optional | Optional | Optional | |
| DC-Trennschalter | Optional | Optional | Optional | Optional | Optional | Optional | Optional | |
| Überwachung der PV-Stränge | Optional | Optional | Optional | Optional | Optional | Optional | Optional | |
| Allgemeine Daten | ||||||||
| Abmessungen (B*H*T) [mm] | 600*560*225 | 600*560*225 | 600*560*225 | 600*560*225 | 600*560*225 | 600*560*225 | 600*560*225 | |
| Verpackungsmaße (B*H*T) [mm] | 720*680*370 | 720*680*370 | 720*680*370 | 720*680*370 | 720*680*370 | 720*680*370 | 720*680*370 | |
| Nettogewicht [kg] | 52,5 | 52,5 | 52,5 | 52,5 | 52,5 | 52,5 | 52,5 | |
| Bruttogewicht [kg] | 57,5 | 57,5 | 57,5 | 57,5 | 57,5 | 57,5 | 57,5 | |
| Montage | Wandmontage | Wandmontage | Wandmontage | Wandmontage | Wandmontage | Wandmontage | Wandmontage | |
| Temperaturbereich [°C] | -25 ~ +60 (Begrenzung bei 45) | -25 ~ +60 (Begrenzung bei 45) | -25 ~ +60 (Begrenzung bei 45) | -25 ~ +60 (Begrenzung bei 45) | -25 ~ +60 (Begrenzung bei 45) | -25 ~ +60 (Begrenzung bei 45) | -25 ~ +60 (Begrenzung bei 45) | |
| Lagertemperatur [°C] | -40 ~ +70 | -40 ~ +70 | -40 ~ +70 | -40 ~ +70 | -40 ~ +70 | -40 ~ +70 | -40 ~ +70 | |
| Geräuschpegel (typ) [dB] | <45 | <45 | <60 | <60 | <60 | <60 | <60 | |
| Humidity [%] | 0 ~ 95 (Ohne Kondensation) | 0 ~ 95 (Ohne Kondensation) | 0 ~ 95 (Ohne Kondensation) | 0 ~ 95 (Ohne Kondensation) | 0 ~ 95 (Ohne Kondensation) | 0 ~ 95 (Ohne Kondensation) | 0 ~ 95 (Ohne Kondensation) | |
| Höhe [m] | <4000 | <4000 | <4000 | <4000 | <4000 | <4000 | <4000 | |
| Schutzklasse | I | I | I | I | I | I | I | |
| Schutzart | IP65 (Außenanwendungen) | IP65 (Außenanwendungen) | IP65 (Außenanwendungen) | IP65 (Außenanwendungen) | IP65 (Außenanwendungen) | IP65 (Außenanwendungen) | IP65 (Außenanwendungen) | |
| Energieverbrauch [W] | 200 aktiver Leerlauf, 18 Leerlauf | 200 aktiver Leerlauf, 18 Leerlauf | 200 aktiver Leerlauf, 18 Leerlauf | 200 aktiver Leerlauf, 18 Leerlauf | 200 aktiver Leerlauf, 18 Leerlauf | 200 aktiver Leerlauf, 18 Leerlauf | 200 aktiver Leerlauf, 18 Leerlauf | |
| Leerlaufbetrieb | JA | JA | JA | JA | JA | JA | JA | |
| Kühlung | Intelligente Lüfterkühlung | Intelligente Lüfterkühlung | Intelligente Lüfterkühlung | Intelligente Lüfterkühlung | Intelligente Lüfterkühlung | Intelligente Lüfterkühlung | Intelligente Lüfterkühlung | |
| Wechselrichtertopologie | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos | |
| Kommunikation | Zähler, WIFI, 4G (Optional), DRM, USB, BMS (CAN), RS485 | Zähler, WIFI, 4G (Optional), DRM, USB, BMS (CAN), RS485 | Zähler, WIFI, 4G (Optional), DRM, USB, BMS (CAN), RS485 | Zähler, WIFI, 4G (Optional), DRM, USB, BMS (CAN), RS485 | Zähler, WIFI, 4G (Optional), DRM, USB, BMS (CAN), RS485 | Zähler, WIFI, 4G (Optional), DRM, USB, BMS (CAN), RS485 | Zähler, WIFI, 4G (Optional), DRM, USB, BMS (CAN), RS485 | |
| LCD-Display | Beleuchtet, 16*4 Zeichen | Beleuchtet, 16*4 Zeichen | Beleuchtet, 16*4 Zeichen | Beleuchtet, 16*4 Zeichen | Beleuchtet, 16*4 Zeichen | Beleuchtet, 16*4 Zeichen | Beleuchtet, 16*4 Zeichen | |
| Taste | 4*Kapazitive Touch-Taste | 4*Kapazitive Touch-Taste | 4*Kapazitive Touch-Taste | 4*Kapazitive Touch-Taste | 4*Kapazitive Touch-Taste | 4*Kapazitive Touch-Taste | 4*Kapazitive Touch-Taste | |
| Signalgeber | 1, Intern (EPS und Erdungsfehler) | 1, Intern (EPS und Erdungsfehler) | 1, Intern (EPS und Erdungsfehler) | 1, Intern (EPS und Erdungsfehler) | 1, Intern (EPS und Erdungsfehler) | 1, Intern (EPS und Erdungsfehler) | 1, Intern (EPS und Erdungsfehler) | |
| Zertifizierungen und Normen | ||||||||
| Sicherheit | EN 62109-1, EN 62109-2 | EN 62109-1, EN 62109-2 | EN 62109-1, EN 62109-2 | EN 62109-1, EN 62109-2 | EN 62109-1, EN 62109-2 | EN 62109-1, EN 62109-2 | EN 62109-1, EN 62109-2 | |
| EMC | IEC 61000-6-2, IEC 61000-6-3 | IEC 61000-6-2, IEC 61000-6-3 | IEC 61000-6-2, IEC 61000-6-3 | IEC 61000-6-2, IEC 61000-6-3 | IEC 61000-6-2, IEC 61000-6-3 | IEC 61000-6-2, IEC 61000-6-3 | IEC 61000-6-2, IEC 61000-6-3 | |
