| Modell |
SUN-3K-G05 |
SUN-4K-G05 |
SUN-5K-G05 |
SUN-6K-G05 |
SUN-7K-G05 |
SUN-8K-G05 |
SUN-9K-G05 |
SUN-10K-G05 |

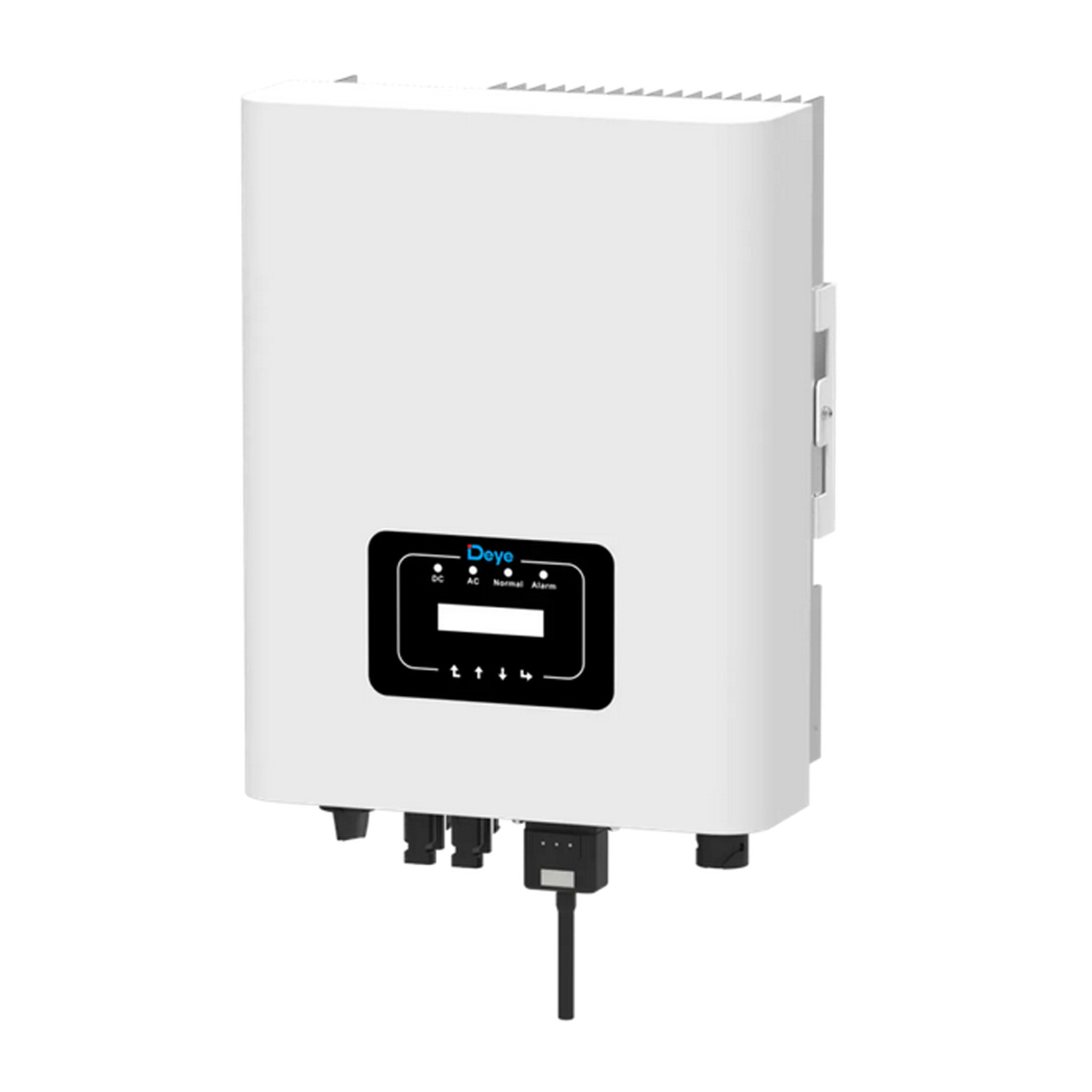

SUN-12K-G05 |
| Max. DC-Eingangsleistung (kW) |
3.9 |
5.2 |
6.5 |
7.8 |
9.1 |
10.4 |
11.7 |
13.0 |
15.6 |
| Max. DC-Eingangsspannung (V) |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
| Startspannung DC (V) |
140 |
140 |
140 |
140 |
140 |
140 |
140 |
140 |
250 |
| MPPT Arbeitsbereich (V) |
120-850 |
120-850 |
120-850 |
120-850 |
120-850 |
120-850 |
120-850 |
120-850 |
200-850 |
| Max. DC-Eingangsstrom (A) |
13+13 |
13+13 |
13+13 |
13+13 |
13+13 |
13+13 |
13+13 |
13+13 |
13+13 |
| Max. Kurzschlussstrom (A) |
19.5+19.5 |
19.5+19.5 |
19.5+19.5 |
19.5+19.5 |
19.5+19.5 |
19.5+19.5 |
19.5+19.5 |
19.5+19.5 |
19.5+19.5 |
| Anzahl MPPT / Strings pro MPPT |
2/1 |
2/1 |
2/1 |
2/1 |
2/1 |
2/1 |
2/1 |
2/1 |
2/1 |
| Nennausgangsleistung (kW) |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
12 |
| Max. Wirkleistung (kW) |
3.3 |
4.4 |
5.5 |
6.6 |
7.7 |
8.8 |
9.9 |
11 |
13.2 |
| Nennstrom des AC-Netzausgangs (A) |
4.3 |
5.8 |
7.2 |
8.7 |
10.1 |
11.6 |
13.0 |
14.5 |
17.4 |
| Max. AC-Ausgangsstrom (A) |
4.8 |
6.4 |
8.0 |
9.6 |
11.2 |
12.8 |
14.3 |
15.9 |
19.1 |
| Nennspannung des Ausganges / Bereich (V) |
3L/N/PE 380V/323V-418V, 400V/340V-440V |
3L/N/PE 380V/323V-418V, 400V/340V-440V |
3L/N/PE 380V/323V-418V, 400V/340V-440V |
3L/N/PE 380V/323V-418V, 400V/340V-440V |
3L/N/PE 380V/323V-418V, 400V/340V-440V |
3L/N/PE 380V/323V-418V, 400V/340V-440V |
3L/N/PE 380V/323V-418V, 400V/340V-440V |
3L/N/PE 380V/323V-418V, 400V/340V-440V |
3L/N/PE 380V/323V-418V, 400V/340V-440V |
| Nennfrequenz des Netzes (Hz) |
50/60 (optional) |
50/60 (optional) |
50/60 (optional) |
50/60 (optional) |
50/60 (optional) |
50/60 (optional) |
50/60 (optional) |
50/60 (optional) |
50/60 (optional) |
| Betriebsphase |
Dreiphasig |
Dreiphasig |
Dreiphasig |
Dreiphasig |
Dreiphasig |
Dreiphasig |
Dreiphasig |
Dreiphasig |
Dreiphasig |
| Leistungsfaktor |
0.8 Überlast bis 0.8 Unterlast |
0.8 Überlast bis 0.8 Unterlast |
0.8 Überlast bis 0.8 Unterlast |
0.8 Überlast bis 0.8 Unterlast |
0.8 Überlast bis 0.8 Unterlast |
0.8 Überlast bis 0.8 Unterlast |
0.8 Überlast bis 0.8 Unterlast |
0.8 Überlast bis 0.8 Unterlast |
0.8 Überlast bis 0.8 Unterlast |
| THD-Netzstrom |
<3% |
<3% |
<3% |
<3% |
<3% |
<3% |
<3% |
<3% |
<3% |
| Netzfrequenzbereich |
47-52 oder 57-62 (optional) |
47-52 oder 57-62 (optional) |
47-52 oder 57-62 (optional) |
47-52 oder 57-62 (optional) |
47-52 oder 57-62 (optional) |
47-52 oder 57-62 (optional) |
47-52 oder 57-62 (optional) |
47-52 oder 57-62 (optional) |
47-52 oder 57-62 (optional) |
| DC-Ausgangsstrom (mA) |
<0.5% |
<0.5% |
<0.5% |
<0.5% |
<0.5% |
<0.5% |
<0.5% |
<0.5% |
<0.5% |
| Max. Effizienz |
98.3% |
98.3% |
98.3% |
98.3% |
98.3% |
98.3% |
98.3% |
98.3% |
98.3% |
| Euroeffizienz |
97.5% |
97.5% |
97.5% |
97.5% |
97.5% |
97.83% |
97.83% |
97.83% |
97.83% |
| MPPT-Effizienz |
>99% |
>99% |
>99% |
>99% |
>99% |
>99% |
>99% |
>99% |
>99% |
| DC-Umkehrpolaritätsschutz |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
| AC-Überspannungsschutz |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
| AC-Ausgangsüberstromschutz |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
| Ausgangsüberspannungsschutz |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
| Isolationswiderstandsschutz |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
| Erde-Fehler-Stromüberwachung |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
| Inselschutz |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
| Temperaturschutz |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
| Integrierter DC-Schalter |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
| Fernzugriff zur Softwareaktualisierung |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
| Fernzugriff zur Änderung der Betriebsparameter |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
Ja |
| Überspannungsschutz |
DC Typ II / AC Typ II |
DC Typ II / AC Typ II |
DC Typ II / AC Typ II |
DC Typ II / AC Typ II |
DC Typ II / AC Typ II |
DC Typ II / AC Typ II |
DC Typ II / AC Typ II |
DC Typ II / AC Typ II |
DC Typ II / AC Typ II |
| Größe (mm) |
330 B×457 H×185 T |
330 B×457 H×185 T |
330 B×457 H×185 T |
330 B×457 H×185 T |
330 B×457 H×185 T |
330 B×457 H×185 T |
330 B×457 H×185 T |
330 B×457 H×185 T |
330×457×205 |
| Gewicht (kg) |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
11 |
| Topologie |
Transformatorlos |
Transformatorlos |
Transformatorlos |
Transformatorlos |
Transformatorlos |
Transformatorlos |
Transformatorlos |
Transformatorlos |
Transformatorlos |
| Innenverbrauch |
<1W (Nacht) |
<1W (Nacht) |
<1W (Nacht) |
<1W (Nacht) |
<1W (Nacht) |
<1W (Nacht) |
<1W (Nacht) |
<1W (Nacht) |
<1W (Nacht) |
| Betriebstemperatur |
-25~65℃, ≥45℃ Absenkung |
-25~65℃, ≥45℃ Absenkung |
-25~65℃, ≥45℃ Absenkung |
-25~65℃, ≥45℃ Absenkung |
-25~65℃, ≥45℃ Absenkung |
-25~65℃, ≥45℃ Absenkung |
-25~65℃, ≥45℃ Absenkung |
-25~65℃, ≥45℃ Absenkung |
-25~65℃, ≥45℃ Absenkung |
| Schutz gegen Eindringen |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
| Geräuschentwicklung (typisch) |
<25 dB |
<25 dB |
<25 dB |
<25 dB |
<25 dB |
<25 dB |
<25 dB |
<25 dB |
<25 dB |
| Kühlung |
Passive Kühlung |
Passive Kühlung |
Passive Kühlung |
Passive Kühlung |
Passive Kühlung |
Passive Kühlung |
Passive Kühlung |
Passive Kühlung |
Passive Kühlung |
| Max. Höhe ohne Effizienzverlust |
2000m |
2000m |
2000m |
2000m |
2000m |
2000m |
2000m |
2000m |
2000m |
| Geplante Lebensdauer |
> 20 Jahre |
> 20 Jahre |
> 20 Jahre |
> 20 Jahre |
> 20 Jahre |
> 20 Jahre |
> 20 Jahre |
> 20 Jahre |
> 20 Jahre |
| Netzanschlussnorm |
CEI 0-21, VDE-AR-N 4105, NRS 097, IEC 62116, IEC 61727, G99, G98, VDE 0126-1-1, RD 1699, C10-11 |
CEI 0-21, VDE-AR-N 4105, NRS 097, IEC 62116, IEC 61727, G99, G98, VDE 0126-1-1, RD 1699, C10-11 |
CEI 0-21, VDE-AR-N 4105, NRS 097, IEC 62116, IEC 61727, G99, G98, VDE 0126-1-1, RD 1699, C10-11 |
CEI 0-21, VDE-AR-N 4105, NRS 097, IEC 62116, IEC 61727, G99, G98, VDE 0126-1-1, RD 1699, C10-11 |
CEI 0-21, VDE-AR-N 4105, NRS 097, IEC 62116, IEC 61727, G99, G98, VDE 0126-1-1, RD 1699, C10-11 |
CEI 0-21, VDE-AR-N 4105, NRS 097, IEC 62116, IEC 61727, G99, G98, VDE 0126-1-1, RD 1699, C10-11 |
CEI 0-21, VDE-AR-N 4105, NRS 097, IEC 62116, IEC 61727, G99, G98, VDE 0126-1-1, RD 1699, C10-11 |
CEI 0-21, VDE-AR-N 4105, NRS 097, IEC 62116, IEC 61727, G99, G98, VDE 0126-1-1, RD 1699, C10-11 |
CEI 0-21, VDE-AR-N 4105, NRS 097, IEC 62116, IEC 61727, G99, G98, VDE 0126-1-1, RD 1699, C10-11 |
| Betriebsumgebung Feuchtigkeit |
0-100% |
0-100% |
0-100% |
0-100% |
0-100% |
0-100% |
0-100% |
0-100% |
0-100% |
| EMV-Sicherheit / Norm |
IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
| DC-Anschluss |
MC-4 mit Stecker |
MC-4 mit Stecker |
MC-4 mit Stecker |
MC-4 mit Stecker |
MC-4 mit Stecker |
MC-4 mit Stecker |
MC-4 mit Stecker |
MC-4 mit Stecker |
MC-4 mit Stecker |
| AC-Anschluss |
Schutzart IP65 |
Schutzart IP65 |
Schutzart IP65 |
Schutzart IP65 |
Schutzart IP65 |
Schutzart IP65 |
Schutzart IP65 |
Schutzart IP65 |
Schutzart IP65 |
| Anzeige |
LCD1602 |
LCD1602 |
LCD1602 |
LCD1602 |
LCD1602 |
LCD1602 |
LCD1602 |
LCD1602 |
LCD1602 |
| Schnittstelle |
RS485/RS232/WiFi/LAN |
RS485/RS232/WiFi/LAN |
RS485/RS232/WiFi/LAN |
RS485/RS232/WiFi/LAN |
RS485/RS232/WiFi/LAN |
RS485/RS232/WiFi/LAN |
RS485/RS232/WiFi/LAN |
RS485/RS232/WiFi/LAN |
RS485/RS232/WiFi/LAN |
