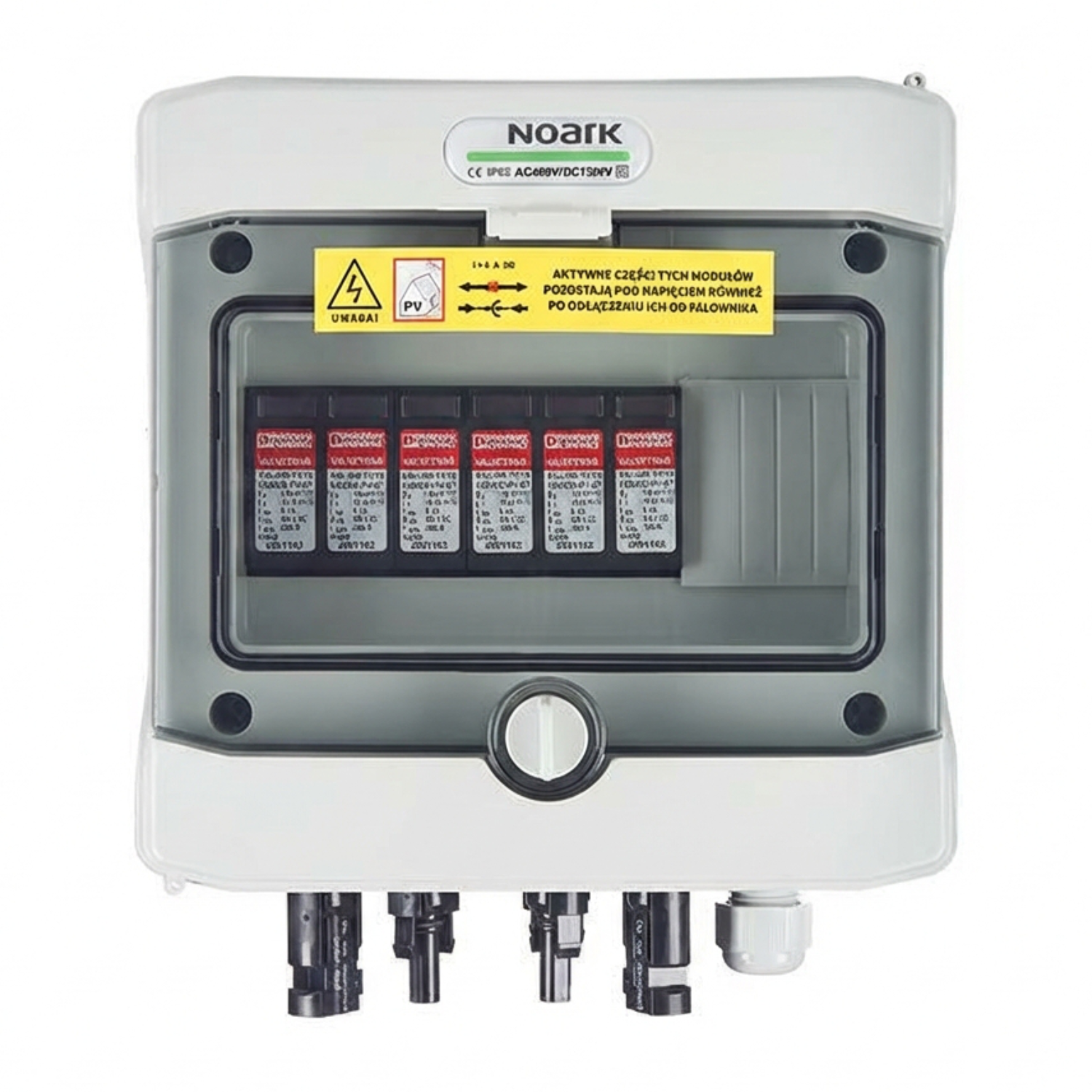

Verteilerschrank – NOARK – SH-6 DC
SKU: F39044
EAN: 2010000034712
Produktdetails
| Gewicht | 1,88 kg |
|---|---|
| CN | 85351010 |
Noark SH-6 DC Standard-Serie
Das Anschlussgehäuse Noark SH-6 DC ist eine abgedichtete Lösung für den Einsatz in Photovoltaik-Anlagen. Es bietet den hohen Schutzgrad IP65 und Schutzklasse II, was es zur idealen Wahl für Systeme macht, die Zuverlässigkeit und Sicherheit erfordern. Die modulare Bauweise ermöglicht eine flexible Anpassung an die Anforderungen der Anlage.
Wichtigste Merkmale des abgedichteten Anschlussgehäuses Noark SH-6 DC:
- Modulares Design mit 8 Modulplätzen für flexible Konfigurationen.
- Integrierte MC4-Anschlüsse zur erleichterten Montage.
- Schutzart IP65 für Staub- und Wasserschutz.
- Schutzklasse II für erhöhte Benutzersicherheit.
- Ausgestattet mit einem DC-Überspannungsableiter Typ 1+2 PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V.
- Transparente Tür zur schnellen Sichtprüfung.
Für wen ist das eine gute Wahl?
Das Noark SH-6 DC ist eine hervorragende Wahl für Installateure von Photovoltaik-Anlagen, sowohl mit als auch ohne Blitzschutz. Sein abgedichtetes Gehäuse und der hohe Schutzgrad IP65 eignen sich für Aufputzmontage im Außenbereich. Es ist eine ideale Lösung für Wohn- und Gewerbeanlagen, in denen Sicherheit und Zuverlässigkeit oberste Priorität haben.
| Parameter | PHS 8T |
|---|---|
| ELEKTRISCHE UND MECHANISCHE PARAMETER DES GEHÄUSES | |
| Modell | PHS 8T |
| Anzahl der Module | 8 |
| Ausführung gemäß | EN 60670-1, EN 62208 |
| Schutzart | IP65 |
| Schutzklasse | II |
| Nenn-Isolationsspannung (Ui) | 690 V AC, 1000 V DC |
| Glühdrahtprüfung | 650°C |
| Schlagfestigkeit | IK08 |
| Recycelbarer Kunststoff | halogenfrei |
| Verwendete Anschlüsse | 2 x Modulstrang an 2 MPPT, 2 x DC-Überspannungsableiter Typ 1+2, anschlussfertig, modulares Design, MC4-Tafelanschlüsse |
| Tür | transparent |
| Farbe | weiß |
| VERWENDETER DC-ÜBERSPANNUNGSABLEITER | |
| Hersteller/Modell | PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V |
| Überspannungsschutz | Typ 1+2 |
| Max. Dauerbetriebsspannung UCPV | 1050 V DC |
| Kurzschlussfestigkeit I SCPV | 2000 A |
| Dauerarbeitsstrom ICPV | <20 µA |
| Nennbelastungsstrom IL | 80 A |
| Schutzleiterstrom IPE | <=20 µA DC, <=250 µA AC |
| Leistungsaufnahme im Standby PC | <25 mVA |
| Nennableitstrom (8/20) µs | 15 kA |
| Max. Entladestrom Imax (8/20) µs | 40 kA |
| Blitzstoßstrom (10/350) µs, Ladung | 2,5 As |
| Blitzstoßstrom (10/350) µs, spezifische Energie | 6,25 kJ/ΩM |
| Blitzstoßstrom (10/350) µs, Spitzenwert Limp | 5 kA |
| Summierter Ableitstrom Itotal (8/20) µs | 40 kA |
| Summierter Ableitstrom Itotal (10/350) µs | 5 kA |
| Schutzpegel Up | <= 3,5 kV |
| Restspannung Ures | <= 3,5 kV (bei In), <= 2,9 kV (bei 5 kA), <= 3,2 kV (bei 10 kA), <= 3,7 kV (bei 20 kA), <= 4,1 kV (bei 30 kA), <= 4,6 kV (bei 40 kA) |
| Ansprechzeit tA | <= 25 ns |
| Isolationswiderstand Riso | <= 5 GΩ (bei 500 V DC) |
