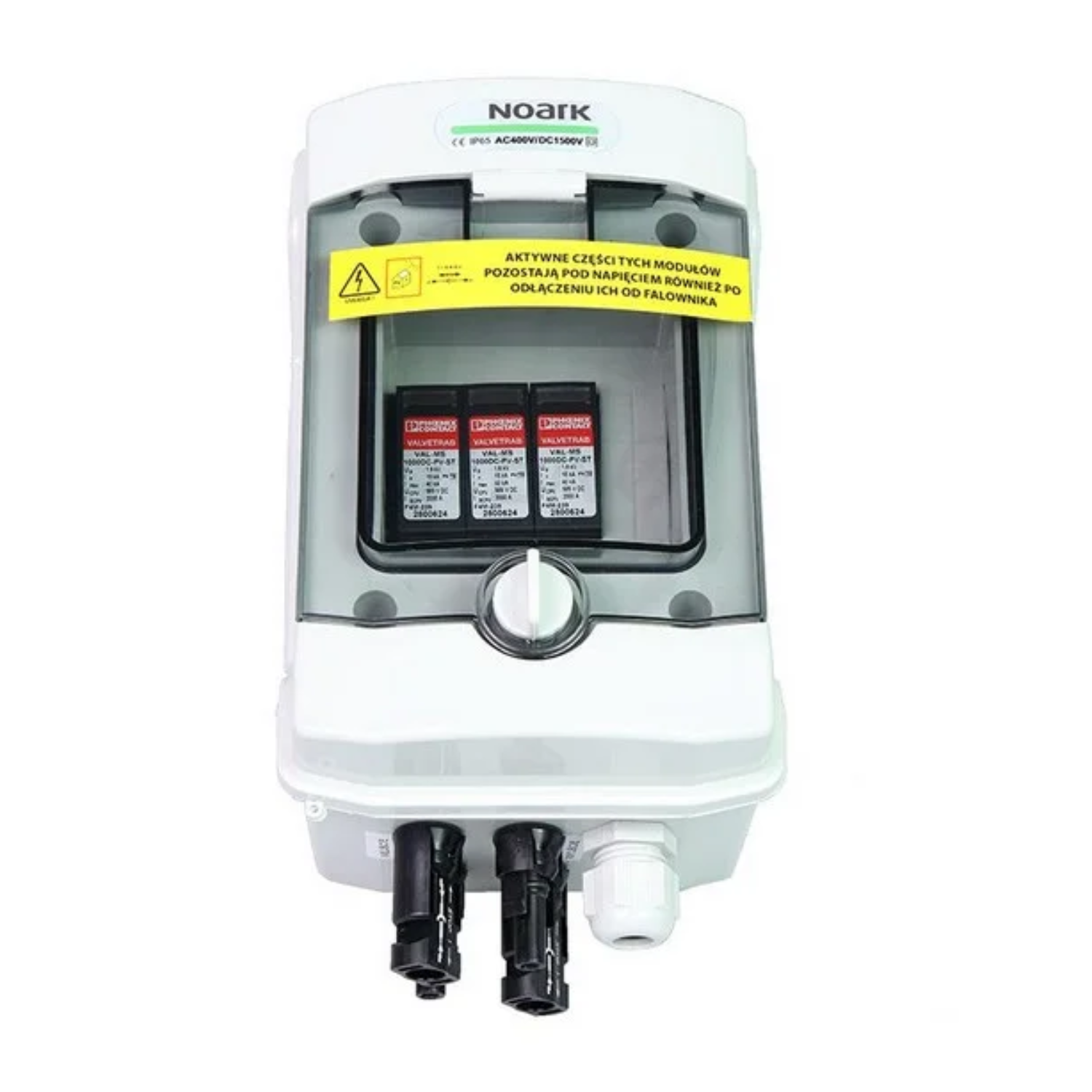

Noark SH-5 DC Standard‑Serie
Der modulare Überspannungsschutz SH-5 DC aus der Standard‑Serie von Noark wurde zum Schutz von Photovoltaikanlagen vor Überspannungsschäden entwickelt. Ausgestattet mit fortschrittlichen T1/T2‑Ableitern bietet er ein hohes Maß an Sicherheit und Zuverlässigkeit auch unter anspruchsvollen Bedingungen, bestätigt durch Schutzart IP65 und UV‑Beständigkeit.
Hauptmerkmale des Noark SH-5 DC Standard:
- Effektiver T1/T2‑Überspannungsschutz durch den Ableiter PHOENIX/VAL‑MS‑T1/T2 1000DC‑PV/2+V.
- Maximaler Stoßstrom Imax von 40 kA (8/20 µs) und Nennstoßstrom In 15 kA (8/20 µs).
- Schnelle Ansprechzeit ≤ 25 ns, minimiert das Risiko einer Beschädigung der geschützten Geräte.
- Robustes, modulares Gehäuse mit Schutzart IP65, UV‑beständig und schlagfest (IK08).
- Nenn‑Isolationsspannung U: 400 V AC, 1500 V DC, einsatzfähig bei Temperaturen von -25 °C bis +60 °C.
- Anschlussbereit mit werkseitig montierten MC4 Stäubli‑Anschlüssen und 5 Jahren Garantie.
Für wen ist das die richtige Wahl?
Der Noark SH-5 DC Standard‑Serie ist die ideale Lösung für Photovoltaik‑Installateure, die nach einem zuverlässigen und einfach zu montierenden Schutz für Anlagen mit hohen DC‑Spannungen suchen. Er eignet sich hervorragend sowohl für Wohn‑ als auch für Gewerbeanwendungen, in denen Sicherheit und eine lange Lebensdauer der vor Überspannungen geschützten Geräte entscheidend sind.
| Parameter | SH-5 DC |
|---|---|
| EINGANGSDATEN DES AKKUMULATORS | |
| Anzahl Eingänge | Ausgänge des PV-Strangs | 1 | 1 |
| Anzahl Felder | 4 |
| Anschlussart | MC4 Stäubli (Tafelmontage) |
| Modell | PHS 4 T |
| GRUNDLEGENDE PARAMETER DER DC-SEITE | |
| Anzahl | Typ des DC-Überspannungsableiters | Typ | 1 | Phoenix | T1/T2 |
| ELEKTRISCHE UND MECHANISCHE GEHÄUSEPARAMETER | |
| Gehäusemaße ohne Kabelverschraubungen und MC4 (L|B|H) (mm) | 120.00 | 128.00 | 201.00 |
| Ausführung gemäß | EN 60670-1, EN 62208 |
| Schutzart | IP65 |
| Schutzklasse | II |
| Nenn-Isolationsspannung U₁ (V) | 400 V AC, 1500 V DC |
| Glühdrahtprüfung (°C) | 650°C |
| Schlagfestigkeit | IK08 |
| UV-Beständigkeit | Ja |
| Wiederverwertbarer Kunststoff | halogenfrei |
| Betriebstemperatur (°C) | -25°C – +60°C |
| EINGESETZTER ÜBERSPANNUNGSABLEITER DC (SPD) | |
| Hersteller | PHOENIX |
| Modell | VAL-MS-T1/T2-1000DC-PV/2+V |
| Überspannungsschutz | T1 / T2 |
| Leerlaufspannung Uocstc (V) | ≤ 975 V DC |
| Maximaler Entladestrom Imax (8/20) µs (kA) | 40 kA |
| Ansprechzeit tA (ns) | ≤ 25 ns |
| Prüf-Blitzstrom (10/350) µs, Ladung (As) | 2,5 As |
| Prüf-Blitzstrom (10/350) µs, spezifische Energie (kJ/Ω) | 6,25 kJ/Ω |
| Prüf-Blitzstrom (10/350) µs, Spitzenwert limp (kA) | 5 kA |
| Gesamtabgeführter Strom Itotal (8/20) µs (kA) | 40 kA |
| Gesamtabgeführter Strom Itotal (10/350) µs (kA) | 5 kA |
| Isolationswiderstand Riso (GΩ) | > 5 GΩ (bei 500 V DC) |
| Nenn-Entladestrom In (8/20) µs (kA) | 15 kA |
| Nenn-Laststrom I (A) | 80 A |
| Dauernder Betriebsstrom ICPV (µA) | < 20 µA DC |
| Maximale Dauerbetriebsspannung Ucpv (V) | 1170 V DC |
| Kurzschlussfestigkeit IsCPV (kA) | 2000 A |
| Restspannung Ures (kV) | ≤ 3,5 kV (bei In) |
| – | ≤ 2,9 kV (bei 5 kA) |
| – | ≤ 3,2 kV (bei 10 kA) |
| – | ≤ 3,7 kV (bei 20 kA) |
| – | ≤ 4,1 kV (bei 30 kA) |
| – | ≤ 4,6 kV (bei 40 kA) |
| Schutzleiterstrom IPE | ≤ 20 µA DC |
| – | ≤ 350 µA AC |
| Schutzniveau Up (kV) | ≤ 3,5 kV |
| Leistungsaufnahme im Standby Pc (mVA) | ≤ 25 mVA |
| Anschlusskonfiguration | Y-Konfiguration |
ACHTUNG! DIE AKTIVEN TEILE DIESER MODULE BLEIBEN AUCH NACH DEM TRENNEN VOM WECHSELRICHTER UNTER SPANNUNG.
