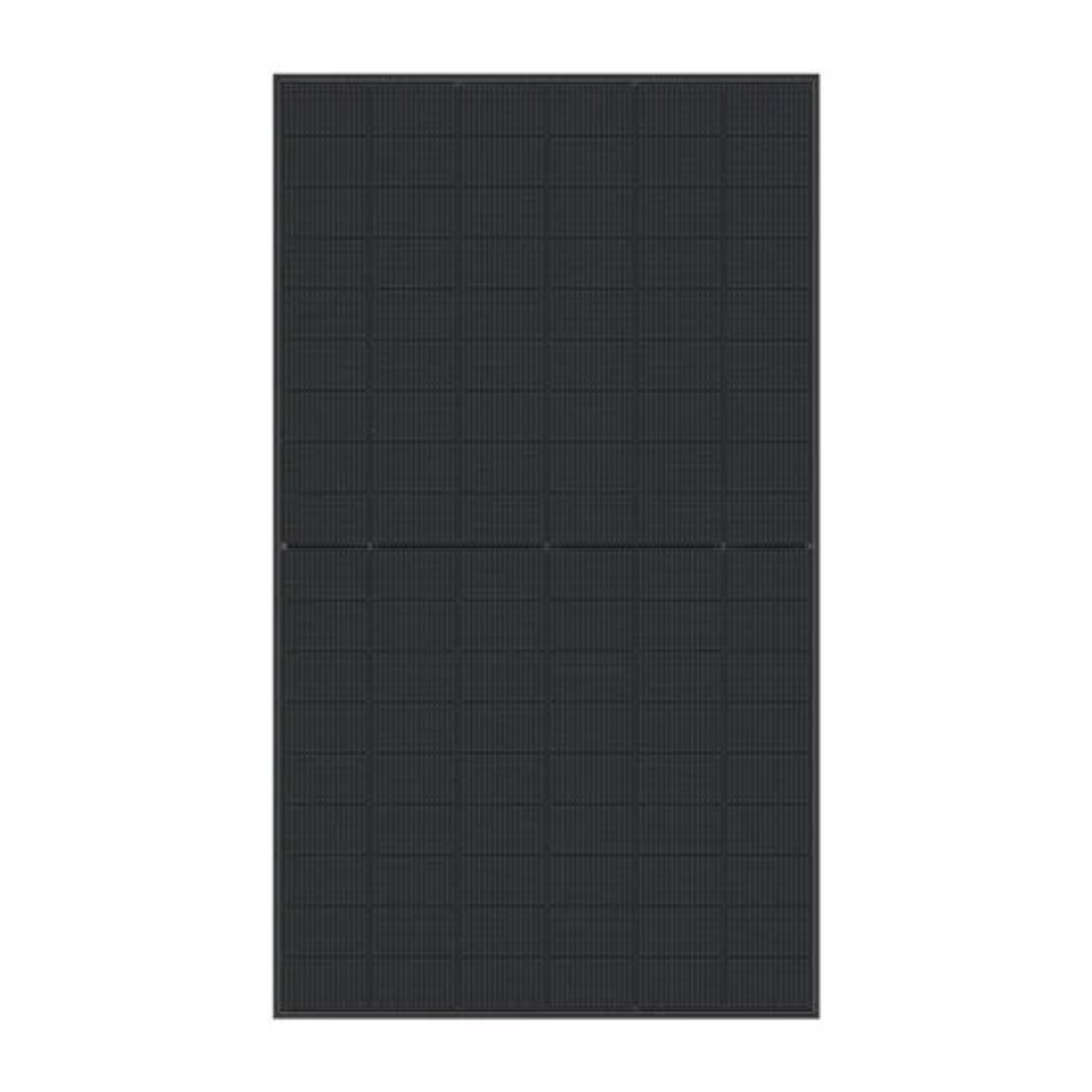

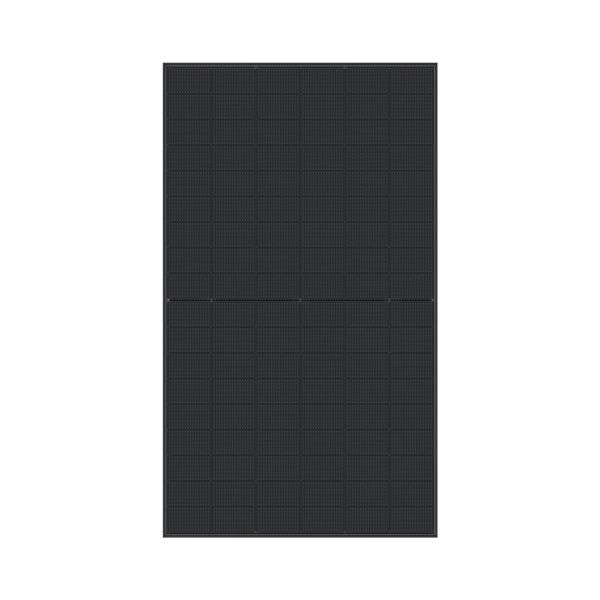

Modul – TCL – HSM-ND54-DR500 – bifazial
SKU: F10H0
EAN: 2010000037690
| Modell | |
|---|---|
| Leistung | |
| Rahmenfarbe | |
| Wirkungsgrad | |
| Tier 1 | |
| Produktgarantie | |
| Lineare Leistungsgarantie | |
| Modultyp | |
| Doppelglas | |
| Anzahl der BusBar | |
| Rahmendicke | |
| Höhe | |
| Breite | |
| Maximale statische Belastung (Pa) | |
| Kabellänge (+) | |
| Kabellänge (-) | 1200 mm |
| Menge pro Palette | |
| Menge pro Container | |
| Gewicht | 27 kg |
| CN | 85414300 |
Nettopreis
72,14 €
Brutto
Brutto
Karta katalogowa TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Karta-katalogowa.pdf
Instrukcja montażu TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Instrukcja-montazu.pdf
Gwarancja TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Gwarancja.pdf
Certyfikat zgodności TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Certyfikat-zgodnosci.pdf
Produktdetails
| Modell | |
|---|---|
| Leistung | |
| Rahmenfarbe | |
| Wirkungsgrad | |
| Tier 1 | |
| Produktgarantie | |
| Lineare Leistungsgarantie | |
| Modultyp | |
| Doppelglas | |
| Anzahl der BusBar | |
| Rahmendicke | |
| Höhe | |
| Breite | |
| Maximale statische Belastung (Pa) | |
| Kabellänge (+) | |
| Kabellänge (-) | 1200 mm |
| Menge pro Palette | |
| Menge pro Container | |
| Gewicht | 27 kg |
| CN | 85414300 |
Photovoltaikmodul TCL Solar T Class HSM-ND54-DR
Das Photovoltaikmodul TCL Solar T Class HSM-ND54-DR ist eine fortschrittliche Lösung, die Glas-Glas-Technologie mit bifazialer Energieerzeugung kombiniert. Es bietet eine Leistung von 485–510 W und einen Wirkungsgrad von bis zu 22,9 %, was hohe Effizienz und konstante Energieproduktion unter verschiedenen Wetterbedingungen gewährleistet. Sein elegantes Erscheinungsbild und die robuste Bauweise machen es zur idealen Wahl für private und gewerbliche Installationen.
Wichtigste Merkmale des TCL Solar T Class HSM-ND54-DR:
- Beidseitiges Design, das Energie von beiden Seiten des Moduls erzeugt.
- Modulwirkungsgrad von bis zu 22,9 % zur Maximierung der Energieerträge.
- Robuster Rahmen mit hoher Festigkeit und thermisch verstärktes Glas für erhöhte Langlebigkeit.
- Zuverlässigkeit durch strenge Qualifikationsverfahren in der Lieferkette.
- Langfristiger Garantie-Support, einschließlich Produkt- und Leistungsgarantien über 25-30 Jahre.
- Widerstandsfähig gegen extreme Wetterbedingungen, einschließlich Windlasten bis 2400 Pa und Schneelasten bis 5400 Pa.
Für wen ist es die richtige Wahl?
Das TCL Solar T Class HSM-ND54-DR eignet sich hervorragend für Hausbesitzer und Unternehmen, die effiziente, zuverlässige und optisch ansprechende Photovoltaiklösungen suchen. Dank der bifazialen Technologie und der hohen Witterungsbeständigkeit sind diese Module besonders geeignet für Anlagen, die wechselhaften Bedingungen ausgesetzt sind, sowie für Projekte, bei denen langfristige Stabilität der Energieproduktion und Investitionsbeständigkeit im Vordergrund stehen.
Karta katalogowa TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Karta-katalogowa.pdf
Instrukcja montażu TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Instrukcja-montazu.pdf
Gwarancja TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Gwarancja.pdf
Certyfikat zgodności TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Certyfikat-zgodnosci.pdf
| Parameter | HSM-ND54-DR485 | HSM-ND54-DR490 | HSM-ND54-DR495 | HSM-ND54-DR500 | HSM-ND54-DR505 | HSM-ND54-DR510 |
|---|---|---|---|---|---|---|
| Nennleistung (Pnom) (W) | 485 W | 490 W | 495 W | 500 W | 505 W | 510 W |
| Moduleffizienz (%) | 21,8% | 22,0% | 22,3% | 22,5% | 22,7% | 22,9% |
| Nennspannung (Vmpp) (V) | 33,10 V | 33,30 V | 33,50 V | 33,70 V | 33,90 V | 34,10 V |
| Nennstrom (Impp) (A) | 14,66 A | 14,72 A | 14,78 A | 14,84 A | 14,90 A | 14,96 A |
| Leerlaufspannung (Voc) (V) | 39,34 V | 39,50 V | 39,70 V | 39,92 V | 40,14 V | 40,36 V |
| Kurzschlussstrom (Isc) (A) | 15,60 A | 15,67 A | 15,74 A | 15,81 A | 15,88 A | 15,95 A |
| BNPI-Parameter | ||||||
| Nennleistung (Pnom) (W) | 532 W | 537 W | 543 W | 548 W | 553 W | 558 W |
| Leerlaufspannung (Voc) (V) | 39,56 V | 39,71 V | 39,93 V | 40,13 V | 40,34 V | 40,54 V |
| Kurzschlussstrom (Isc) (A) | 17,02 A | 17,08 A | 17,17 A | 17,24 A | 17,31 A | 17,38 A |
| Ertrag bei doppelseitiger Bauweise | ||||||
| Pmax, 5% Ertrag durch doppelseitige Bauweise (W) | 509 W | 515 W | 520 W | 525 W | 530 W | 536 W |
| Isc, 5% Ertrag durch doppelseitige Bauweise (A) | 16,38 A | 16,45 A | 16,53 A | 16,60 A | 16,67 A | 16,75 A |
| Pmax, 10% Ertrag durch doppelseitige Bauweise (W) | 534 W | 539 W | 545 W | 550 W | 556 W | 561 W |
| Isc, 10% Ertrag durch doppelseitige Bauweise (A) | 17,16 A | 17,24 A | 17,31 A | 17,39 A | 17,47 A | 17,55 A |
| Mechanische Daten | ||||||
| Doppelseitige Konstruktion (Pmax/lsc) | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% |
| Doppelseitige Konstruktion (Voc) | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% |
| Maximale Systemspannung (V) | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC |
| Solarzellen | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon |
| Glas | 2,0 mm + 2,0 mm, gehärtetes Glas mit hoher Lichtdurchlässigkeit, Antireflexbeschichtung | 2,0 mm + 2,0 mm, gehärtetes Glas mit hoher Lichtdurchlässigkeit, Antireflexbeschichtung | 2,0 mm + 2,0 mm, gehärtetes Glas mit hoher Lichtdurchlässigkeit, Antireflexbeschichtung | 2,0 mm + 2,0 mm, gehärtetes Glas mit hoher Lichtdurchlässigkeit, Antireflexbeschichtung | 2,0 mm + 2,0 mm, gehärtetes Glas mit hoher Lichtdurchlässigkeit, Antireflexbeschichtung | 2,0 mm + 2,0 mm, gehärtetes Glas mit hoher Lichtdurchlässigkeit, Antireflexbeschichtung |
| Betriebstemperatur (°C) | -40°C bis +85°C | -40°C bis +85°C | -40°C bis +85°C | -40°C bis +85°C | -40°C bis +85°C | -40°C bis +85°C |
| Testtemperatur (IEC TS 63126) (°C) | -40°C bis +70°C | -40°C bis +70°C | -40°C bis +70°C | -40°C bis +70°C | -40°C bis +70°C | -40°C bis +70°C |
| Anschlussdose | IP68, 3 Bypass-Dioden | IP68, 3 Bypass-Dioden | IP68, 3 Bypass-Dioden | IP68, 3 Bypass-Dioden | IP68, 3 Bypass-Dioden | IP68, 3 Bypass-Dioden |
| Maximaler Nennsicherungsstrom (A) | 30 A | 30 A | 30 A | 30 A | 30 A | 30 A |
| Steckverbinder | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A |
| Gewicht (kg) | 27 kg | 27 kg | 27 kg | 27 kg | 27 kg | 27 kg |
| Temperaturkoeffizient der Leistung (% / °C) | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C |
| Temperaturkoeffizient der Spannung (% / °C) | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C |
| Temperaturkoeffizient des Stroms (% / °C) | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C |
| Max. Belastung (Pa/kg/m²) | Wind: 2400 Pa, 245 kg/m² vorne und hinten; Schnee: 5400 Pa, 550 kg/m² vorne | Wind: 2400 Pa, 245 kg/m² vorne und hinten; Schnee: 5400 Pa, 550 kg/m² vorne | Wind: 2400 Pa, 245 kg/m² vorne und hinten; Schnee: 5400 Pa, 550 kg/m² vorne | Wind: 2400 Pa, 245 kg/m² vorne und hinten; Schnee: 5400 Pa, 550 kg/m² vorne | Wind: 2400 Pa, 245 kg/m² vorne und hinten; Schnee: 5400 Pa, 550 kg/m² vorne | Wind: 2400 Pa, 245 kg/m² vorne und hinten; Schnee: 5400 Pa, 550 kg/m² vorne |
| Schlagfestigkeit | Hagel mit 25 mm Durchmesser bei einer Geschwindigkeit von 23 m/s | Hagel mit 25 mm Durchmesser bei einer Geschwindigkeit von 23 m/s | Hagel mit 25 mm Durchmesser bei einer Geschwindigkeit von 23 m/s | Hagel mit 25 mm Durchmesser bei einer Geschwindigkeit von 23 m/s | Hagel mit 25 mm Durchmesser bei einer Geschwindigkeit von 23 m/s | Hagel mit 25 mm Durchmesser bei einer Geschwindigkeit von 23 m/s |
| Rahmen | Eloxierte Aluminiumlegierung, schwarz | Eloxierte Aluminiumlegierung, schwarz | Eloxierte Aluminiumlegierung, schwarz | Eloxierte Aluminiumlegierung, schwarz | Eloxierte Aluminiumlegierung, schwarz | Eloxierte Aluminiumlegierung, schwarz |
| Verpackungseinheit | ||||||
| Anzahl Module pro Palette | 36 | 36 | 36 | 36 | 36 | 36 |
| Anzahl Module im 40ft HQ Container | 24 | 24 | 24 | 24 | 24 | 24 |
| Anzahl Module pro Container | 864 | 864 | 864 | 864 | 864 | 864 |
| Tests und Zertifikate | ||||||
| Standardtests | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 |
| Brandschutzklasse | Klasse A (IEC 61730-2/ UL 790) | Klasse A (IEC 61730-2/ UL 790) | Klasse A (IEC 61730-2/ UL 790) | Klasse A (IEC 61730-2/ UL 790) | Klasse A (IEC 61730-2/ UL 790) | Klasse A (IEC 61730-2/ UL 790) |
| Schutzklasse | Klasse II (IEC 61140) | Klasse II (IEC 61140) | Klasse II (IEC 61140) | Klasse II (IEC 61140) | Klasse II (IEC 61140) | Klasse II (IEC 61140) |
| Qualitätszertifikate | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling |
| Managementsystem für Arbeitssicherheit und Gesundheitsschutz | CE | CE | CE | CE | CE | CE |
