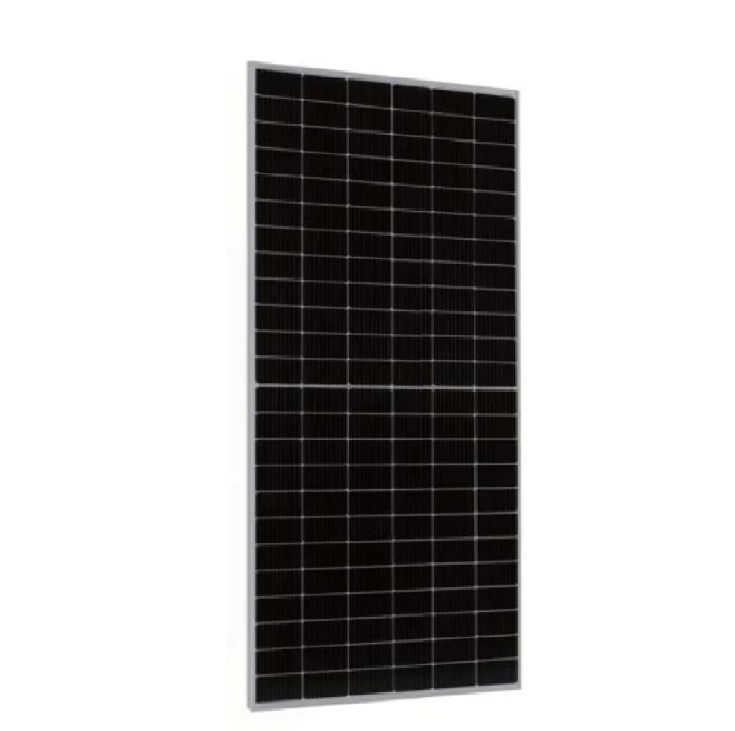

Modul JINKO JKM550M-72HC-BDVP
SKU: F10C112
EAN: 5905951581279
| Hersteller | |
|---|---|
| Leistung | |
| Rahmenfarbe | |
| Wirkungsgrad | |
| Tier 1 | |
| Produktgarantie | |
| Lineare Leistungsgarantie | |
| Anzahl der BusBar | |
| Rahmendicke | |
| Höhe | |
| Breite | |
| Maximale statische Belastung (Pa) | |
| Kabellänge (+) | |
| Kabellänge (-) | 200 mm |
| Menge pro Palette | |
| Menge pro Container | |
| Gewicht | 32 kg |
Nettopreis
78,54 €
Brutto
Brutto
Datasheet Jinko JKM550M-72HC-BDVP SF
datasheet-jinko-jkm550m-72hc-bdvp-sf.pdf
Produktdetails
| Hersteller | |
|---|---|
| Leistung | |
| Rahmenfarbe | |
| Wirkungsgrad | |
| Tier 1 | |
| Produktgarantie | |
| Lineare Leistungsgarantie | |
| Anzahl der BusBar | |
| Rahmendicke | |
| Höhe | |
| Breite | |
| Maximale statische Belastung (Pa) | |
| Kabellänge (+) | |
| Kabellänge (-) | 200 mm |
| Menge pro Palette | |
| Menge pro Container | |
| Gewicht | 32 kg |
Serien Jinko Solar Tiger Pro 72HC-BDVP 535-555 W
Die Photovoltaikmodule Jinko Solar Tiger Pro 72HC-BDVP 535-555 W sind technologisch fortschrittliche P-Typ-Module, die Bifacial-Technologie mit höchster Effizienz und Langlebigkeit kombinieren. Dank der erhöhten Ausgangsleistung, mechanischen Beständigkeit und langfristigen Garantien sind diese Module die ideale Lösung für kommerzielle und industrielle Installationen.
Wichtigste Merkmale der Tiger Pro 72HC-BDVP-Module:
- Multi Busbar-Technologie – verbessert die Lichtaufnahme und Stromsammlung, wodurch die Energieeffizienz und Zuverlässigkeit des Moduls gesteigert werden.
- PID-Beständigkeit – fortschrittliche Produktionsprozesse und Materialkontrollen gewährleisten den Schutz vor potenzialinduzierter Degradation (PID) und erhöhen die Langlebigkeit des Moduls.
- Höhere Ausgangsleistung – die Module bieten eine Leistungssteigerung von 5-25%, was zu einer Senkung der Energiekosten (LCOE) und einer höheren Rentabilität der Investition (IRR) führt.
- Längere Phase hoher Erträge – die jährliche Degradation beträgt lediglich 0,45%, und die 30-jährige lineare Leistungsgarantie sorgt für eine stabile Energieproduktion über viele Jahrzehnte.
- Höhere mechanische Beständigkeit – die Module sind dafür zertifiziert, Windlasten von bis zu 2400 Pa und Schneelasten von 5400 Pa standzuhalten, was ihre Haltbarkeit unter extremen Wetterbedingungen garantiert.
- Bifacial-Technologie – die doppelseitige Energieerzeugung ermöglicht die Nutzung von reflektiertem Licht, wodurch die Gesamtproduktion von Energie erhöht wird.
Für wen ist dies die richtige Wahl?
Die Module Jinko Solar Tiger Pro 72HC-BDVP 535-555 W sind eine ausgezeichnete Wahl für große kommerzielle und industrielle Installationen, die hohe Effizienz, Langlebigkeit und langfristige Zuverlässigkeit erfordern. Dank der fortschrittlichen Bifacial-Technologie und der geringen Leistungsdegradation gewährleisten diese Module eine zuverlässige Energieproduktion und hohe Wirtschaftlichkeit der Investition.
Datasheet Jinko JKM550M-72HC-BDVP SF
datasheet-jinko-jkm550m-72hc-bdvp-sf.pdf
Spezifikation der Module
| Elektrische Parameter (STC & NOCT) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Parameter | JKM535M-72HL4-BDVP | JKM540M-72HL4-BDVP | JKM545M-72HL4-BDVP | JKM550M-72HL4-BDVP | JKM555M-72HL4-BDVP | ||||||
| STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | ||
| Maximale Leistung (Pmax) [Wp] | 535 | 398 | 540 | 402 | 545 | 405 | 550 | 409 | 555 | 413 | |
| Spannung bei maximaler Leistung (Vmp) [V] | 40,94 | 37,94 | 41,13 | 38,08 | 41,32 | 38,25 | 41,51 | 38,42 | 41,70 | 38,59 | |
| Strom bei maximaler Leistung (Imp) [A] | 13,07 | 10,49 | 13,13 | 10,55 | 13,19 | 10,60 | 13,25 | 10,65 | 13,31 | 10,70 | |
| Offene Stromspannung (Voc) [V] | 49,54 | 46,76 | 49,73 | 46,94 | 49,92 | 47,12 | 50,11 | 47,30 | 50,30 | 47,48 | |
| Kurzschlussstrom (Isc) [A] | 13,83 | 11,17 | 13,89 | 11,22 | 13,95 | 11,27 | 14,01 | 11,32 | 14,07 | 11,36 | |
| Modulwirkungsgrad STC [%] | 20,71 | 20,90 | 21,10 | 21,29 | 21,48 | ||||||
| Temperaturkoeffizienten & Systemverbindungsparameter | |||||||||||
| Parameter | Wert | Wert | Wert | Wert | Wert | ||||||
| Temperaturkoeffizient der Leistung (Pmax) [%/°C] | -0,35 | -0,35 | -0,35 | -0,35 | -0,35 | ||||||
| Temperaturkoeffizient der Spannung (Voc) [%/°C] | -0,28 | -0,28 | -0,28 | -0,28 | -0,28 | ||||||
| Temperaturkoeffizient des Stroms (Isc) [%/°C] | +0,048 | +0,048 | +0,048 | +0,048 | +0,048 | ||||||
| Nominelle Betriebstemperatur der Zelle (NOCT) [°C] | 45 ± 2 | 45 ± 2 | 45 ± 2 | 45 ± 2 | 45 ± 2 | ||||||
| Betriebstemperatur [°C] | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | ||||||
| Maximale Systemspannung [V] | 1500 DC (IEC) | 1500 DC (IEC) | 1500 DC (IEC) | 1500 DC (IEC) | 1500 DC (IEC) | ||||||
| Maximale Sicherungsbelastung in Reihe [A] | 30 | 30 | 30 | 30 | 30 | ||||||
| Leistungstoleranz [%] | 0 ~ +3 | 0 ~ +3 | 0 ~ +3 | 0 ~ +3 | 0 ~ +3 | ||||||
| Referenzwert für die beidseitige Leistung [%] | 70±5 | 70±5 | 70±5 | 70±5 | 70±5 | ||||||
| Mechanische Festigkeit | |||||||||||
| Parameter | Wert | Wert | Wert | Wert | Wert | ||||||
| Windlast [Pa] | 2400 | 2400 | 2400 | 2400 | 2400 | ||||||
| Schneelast [Pa] | 5400 | 5400 | 5400 | 5400 | 5400 | ||||||
| Verpackungs-Konfiguration | |||||||||||
| Parameter | Wert | Wert | Wert | Wert | Wert | ||||||
| Pallette | 36 Stück / Palette | 36 Stück / Palette | 36 Stück / Palette | 36 Stück / Palette | 36 Stück / Palette | ||||||
| Stapeln | 72 Stück / Palette | 72 Stück / Palette | 72 Stück / Palette | 72 Stück / Palette | 72 Stück / Palette | ||||||
| 40’HQ Container | 720 Stück / 40’HQ Container | 720 Stück / 40’HQ Container | 720 Stück / 40’HQ Container | 720 Stück / 40’HQ Container | 720 Stück / 40’HQ Container | ||||||
| Mechanische Spezifikation | |||||||||||
| Parameter | Wert | Wert | Wert | Wert | Wert | ||||||
| Typ der Zelle | Monokristallin Typ P | Monokristallin Typ P | Monokristallin Typ P | Monokristallin Typ P | Monokristallin Typ P | ||||||
| Anzahl der Zellen | 144 (6×24) | 144 (6×24) | 144 (6×24) | 144 (6×24) | 144 (6×24) | ||||||
| Abmessungen [mm] | 2278×1134×30 | 2278×1134×30 | 2278×1134×30 | 2278×1134×30 | 2278×1134×30 | ||||||
| Gewicht [kg] | 31 | 31 | 31 | 31 | 31 | ||||||
| Vorderglas | 2,0 mm, antireflexbeschichtet | 2,0 mm, antireflexbeschichtet | 2,0 mm, antireflexbeschichtet | 2,0 mm, antireflexbeschichtet | 2,0 mm, antireflexbeschichtet | ||||||
| Rückglas | 2,0 mm, gehärtetes Glas | 2,0 mm, gehärtetes Glas | 2,0 mm, gehärtetes Glas | 2,0 mm, gehärtetes Glas | 2,0 mm, gehärtetes Glas | ||||||
| Rahmen | Anodisierte Aluminiumlegierung | Anodisierte Aluminiumlegierung | Anodisierte Aluminiumlegierung | Anodisierte Aluminiumlegierung | Anodisierte Aluminiumlegierung | ||||||
| Anschlussdose | Schutzart IP68 | Schutzart IP68 | Schutzart IP68 | Schutzart IP68 | Schutzart IP68 | ||||||
| Ableitungsleitungen | TÜV 1×4,0 mm² (+): 400, (-): 200 oder Sonderlängen | TÜV 1×4,0 mm² (+): 400, (-): 200 oder Sonderlängen | TÜV 1×4,0 mm² (+): 400, (-): 200 oder Sonderlängen | TÜV 1×4,0 mm² (+): 400, (-): 200 oder Sonderlängen | TÜV 1×4,0 mm² (+): 400, (-): 200 oder Sonderlängen | ||||||
| Beidseitige Leistung | |||||||||||
| 5% | Maximale Leistung (Pmax) | 562 | 567 | 572 | 578 | 583 | |||||
| 15% | Maximale Leistung (Pmax) | 615 | 621 | 627 | 633 | 638 | |||||
| Modulwirkungsgrad STC [%] | 23,81 | 24,02 | 24,26 | 24,48 | 24,71 | ||||||
| 25% | Maximale Leistung (Pmax) | 669 | 675 | 681 | 688 | 694 | |||||
| Modulwirkungsgrad STC [%] | 25,90 | 26,13 | 26,37 | 26,61 | 26,86 | ||||||
