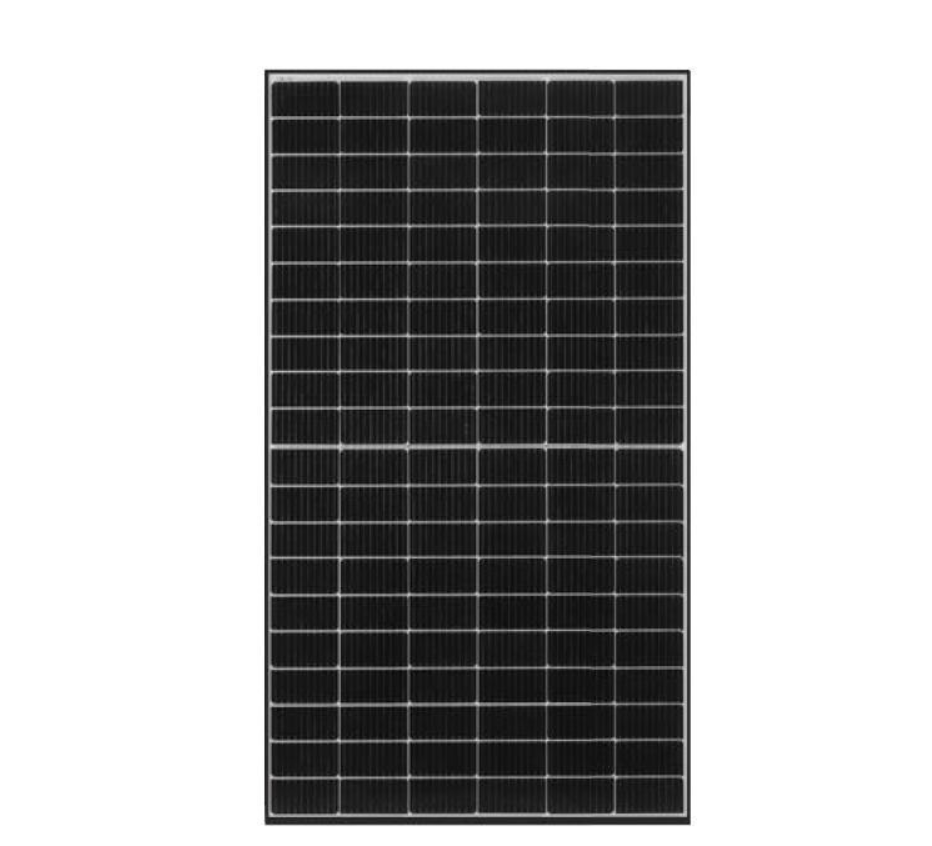

Modul JINKO JKM480N-60HL4-V BF

SKU: F10C03 EAN: 5905951588933
Jinko JKM480N-60HL4-V BF
Hersteller

Leistung

Rahmenfarbe

Wirkungsgrad

Tier 1

Produktgarantie

Lineare Leistungsgarantie

Anzahl der BusBar

Rahmendicke

Höhe

Breite

Maximale statische Belastung (Pa)

Kabellänge (+)

Kabellänge (-)

200 mm
Menge pro Palette

Menge pro Container

Gewicht 24,2 kg
Nettopreis 84,35 €
Brutto

84,35 €
Brutto

84,35 €
Brutto

Datasheet Jinko JKM480N-60HL4-V BF datasheet-jinko-jkm480n-60hl4-v-bf.pdf

Produktdetails

Hersteller

Leistung

Rahmenfarbe

Wirkungsgrad

Tier 1

Produktgarantie

Lineare Leistungsgarantie

Anzahl der BusBar

Rahmendicke

Höhe

Breite

Maximale statische Belastung (Pa)

Kabellänge (+)

Kabellänge (-)

200 mm
Menge pro Palette

Menge pro Container

Gewicht 24,2 kg

Photovoltaikmodul Jinko Solar Tiger Neo Typ N 60HL4-(V) 460-480 W

Die Photovoltaikmodule Jinko Solar Tiger Neo sind eine moderne Lösung für die effiziente Erzeugung von elektrischer Energie. Dank der N-Typ-Technologie und fortschrittlicher Funktionen bieten sie hohe Effizienz und eine langfristige Nutzung.

Wichtigste Merkmale:

  • SMBB-Technologie – Bessere Lichtaufnahme und Energiespeicherung, die zu einer höheren Ausgangsleistung und Zuverlässigkeit des Moduls führt.
  • Hohe Widerstandsfähigkeit – Die Module weisen eine hohe Beständigkeit gegen Salznebel, Ammoniak sowie mechanische Belastungen von bis zu 2400 Pa (Wind) und 5400 Pa (Schnee) auf.
  • PID-Widerstand – Garantierter Schutz vor spannungsinduzierten Degradationen (PID) durch einen optimierten Produktionsprozess.
  • Hot 2.0-Technologie – N-Typ-Module bieten eine höhere Zuverlässigkeit und geringere LID/LETID-Degradation.
  • Leistungs garantie – 12 Jahre Produktgarantie und 30 Jahre lineare Leistungs garantie mit einer jährlichen Degradationsrate von 0,40 %.
  • Hohe Effizienz – Die Effizienz der Module reicht von 21,32 % bis 22,24 %, was eine effektive Energieproduktion sicherstellt.

Für wen ist dies eine gute Wahl?

Die Jinko Solar Tiger Neo Module bieten hohe Energieeffizienz, Langlebigkeit und Widerstandsfähigkeit gegenüber schwierigen Wetterbedingungen. Dank moderner Technologie und langfristiger Garantie sind sie die ideale Lösung für den Einsatz in photovoltaischen Systemen.

Datasheet Jinko JKM480N-60HL4-V BF datasheet-jinko-jkm480n-60hl4-v-bf.pdf

Spezifikation der Module

Elektrische Parameter (STC & NOCT)
Parameter JKM460N-60HL4-V JKM465N-60HL4-V JKM470N-60HL4-V JKM475N-60HL4-V JKM480N-60HL4-V
STC NOCT STC NOCT STC NOCT STC NOCT STC NOCT
Maximale Leistung (Pmax) [W] 460 346 465 350 470 353 475 357 480 361
Nennspannung bei maximaler Leistung (Vmp) [V] 34,72 32,60 34,89 32,77 35,05 32,94 35,21 33,10 35,38 33,27
Nennstrom bei maximaler Leistung (Imp) [A] 13,25 10,61 13,33 10,67 13,41 10,73 13,49 10,79 13,57 10,85
Leerlaufspannung (Voc) [V] 42,05 39,94 42,22 40,10 42,38 40,25 42,54 40,41 42,71 40,57
Kurzschlussstrom (Isc) [A] 13,99 11,29 14,07 11,36 14,15 11,42 14,23 11,49 14,31 11,55
Modulwirkungsgrad STC [%] 21,32 21,55 21,78 22,01 22,24
Mechanische Spezifikation
Parameter Wert Wert Wert Wert Wert
Celltyp Monokristallin Typ N Monokristallin Typ N Monokristallin Typ N Monokristallin Typ N Monokristallin Typ N
Anzahl der Zellen 120 (6×20) 120 (6×20) 120 (6×20) 120 (6×20) 120 (6×20)
Abmessungen [mm] 1903×1134×30 mm 1903×1134×30 mm 1903×1134×30 mm 1903×1134×30 mm 1903×1134×30 mm
Gewicht [kg] 24,2 kg 24,2 kg 24,2 kg 24,2 kg 24,2 kg
Vorderglas 3,2 mm, antireflexbeschichtet, hoher Transmissionsgrad, niedriger Eisengehalt, gehärtetes Glas 3,2 mm, antireflexbeschichtet, hoher Transmissionsgrad, niedriger Eisengehalt, gehärtetes Glas 3,2 mm, antireflexbeschichtet, hoher Transmissionsgrad, niedriger Eisengehalt, gehärtetes Glas 3,2 mm, antireflexbeschichtet, hoher Transmissionsgrad, niedriger Eisengehalt, gehärtetes Glas 3,2 mm, antireflexbeschichtet, hoher Transmissionsgrad, niedriger Eisengehalt, gehärtetes Glas
Rahmen Eloxierte Aluminiumlegierung Eloxierte Aluminiumlegierung Eloxierte Aluminiumlegierung Eloxierte Aluminiumlegierung Eloxierte Aluminiumlegierung
Anschlussdose Schutzart IP68 Schutzart IP68 Schutzart IP68 Schutzart IP68 Schutzart IP68
AUSGANGSKABEL TUV 1×4,0 mm² (+): 400 mm, (-): 200 mm oder angepasste Länge TUV 1×4,0 mm² (+): 400 mm, (-): 200 mm oder angepasste Länge TUV 1×4,0 mm² (+): 400 mm, (-): 200 mm oder angepasste Länge TUV 1×4,0 mm² (+): 400 mm, (-): 200 mm oder angepasste Länge TUV 1×4,0 mm² (+): 400 mm, (-): 200 mm oder angepasste Länge
Temperaturkoeffizienten & Systemanschlussparameter
Parameter Wert Wert Wert Wert Wert
Temperaturkoeffizient der Leistung (Pmax) -0,30%/°C -0,30%/°C -0,30%/°C -0,30%/°C -0,30%/°C
Temperaturkoeffizient der Spannung (Voc) -0,25%/°C -0,25%/°C -0,25%/°C -0,25%/°C -0,25%/°C
Temperaturkoeffizient des Stroms (Isc) +0,046%/°C +0,046%/°C +0,046%/°C +0,046%/°C +0,046%/°C
Nominelle Betriebstemperatur der Zelle (NOCT) 45 ± 2°C 45 ± 2°C 45 ± 2°C 45 ± 2°C 45 ± 2°C
Betriebstemperatur [°C] -40 ~ +85 -40 ~ +85 -40 ~ +85 -40 ~ +85 -40 ~ +85
Maximale Systemspannung [V] 1000/1500 V DC (IEC) 1000/1500 V DC (IEC) 1000/1500 V DC (IEC) 1000/1500 V DC (IEC) 1000/1500 V DC (IEC)
Maximale Absicherung für Reihenschaltung [A] 25 A 25 A 25 A 25 A 25 A
Leistungs-Toleranz 0 ~ +3% 0 ~ +3% 0 ~ +3% 0 ~ +3% 0 ~ +3%
Mechanische Belastbarkeit
Parameter Wert Wert Wert Wert Wert
Windlast 2400 Pa 2400 Pa 2400 Pa 2400 Pa 2400 Pa
Schneelast 5400 Pa 5400 Pa 5400 Pa 5400 Pa 5400 Pa
Verpackungskonfiguration
Parameter Wert Wert Wert Wert Wert
Pallette 36 Stück / Palette 36 Stück / Palette 36 Stück / Palette 36 Stück / Palette 36 Stück / Palette
Stapel 72 Stück / Stapel 72 Stück / Stapel 72 Stück / Stapel 72 Stück / Stapel 72 Stück / Stapel
40’HQ Container 864 Stück / 40’HQ Container 864 Stück / 40’HQ Container 864 Stück / 40’HQ Container 864 Stück / 40’HQ Container 864 Stück / 40’HQ Container
