Kanadisches Modul CS6L-455MS BF / Outlet
| Hersteller | |
|---|---|
| Rahmendicke | |
| Lineare Leistungsgarantie | |
| Anzahl der BusBar | |
| Rahmenfarbe | |
| Leistung | |
| Wirkungsgrad | |
| Breite | |
| Höhe | |
| Maximale statische Belastung (Pa) | |
| Tier 1 | |
| Modultyp | |
| Gewicht | 24,2 kg |
Brutto
Produktdetails
| Hersteller | |
|---|---|
| Rahmendicke | |
| Lineare Leistungsgarantie | |
| Anzahl der BusBar | |
| Rahmenfarbe | |
| Leistung | |
| Wirkungsgrad | |
| Breite | |
| Höhe | |
| Maximale statische Belastung (Pa) | |
| Tier 1 | |
| Modultyp | |
| Gewicht | 24,2 kg |

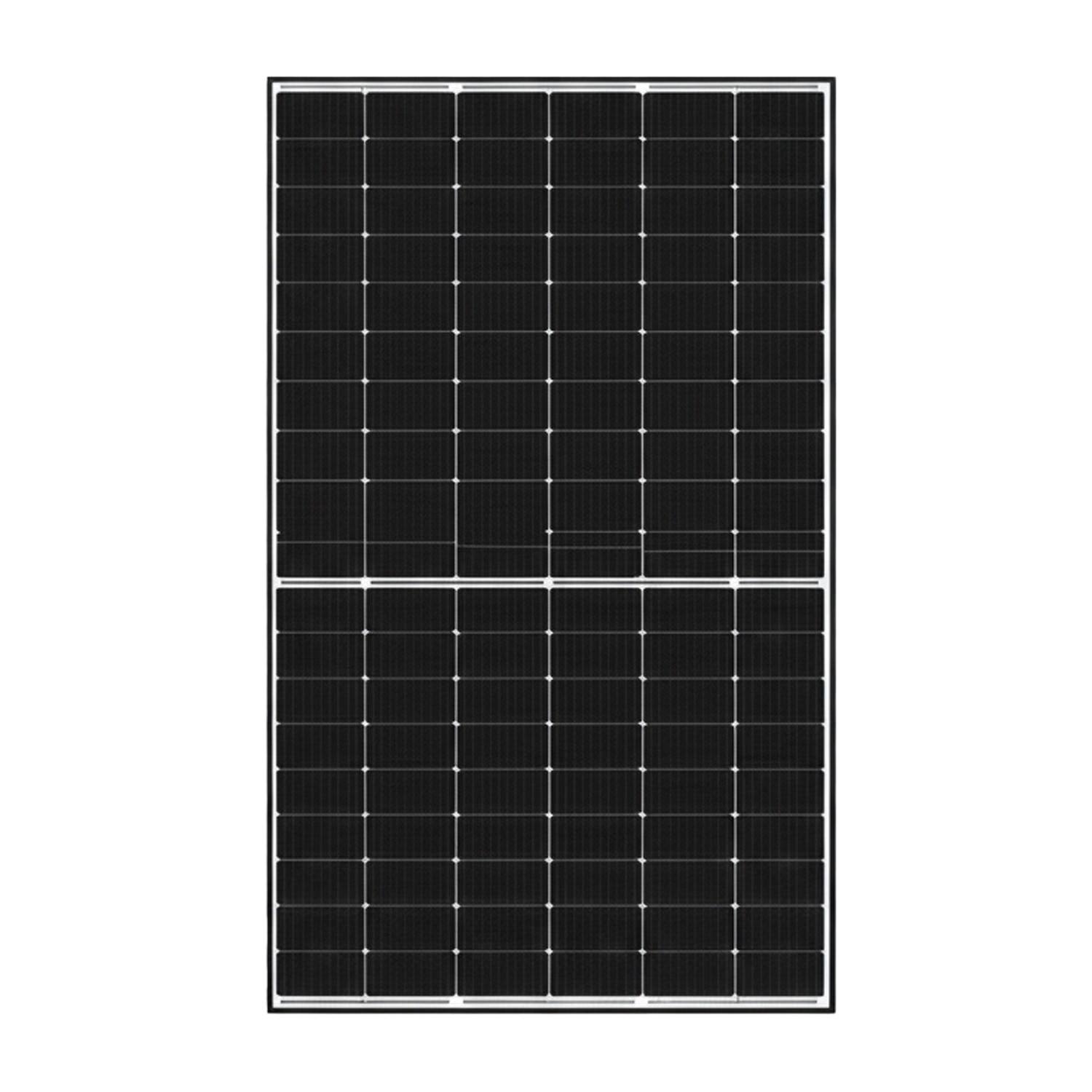

Canadian CS6L-455MS

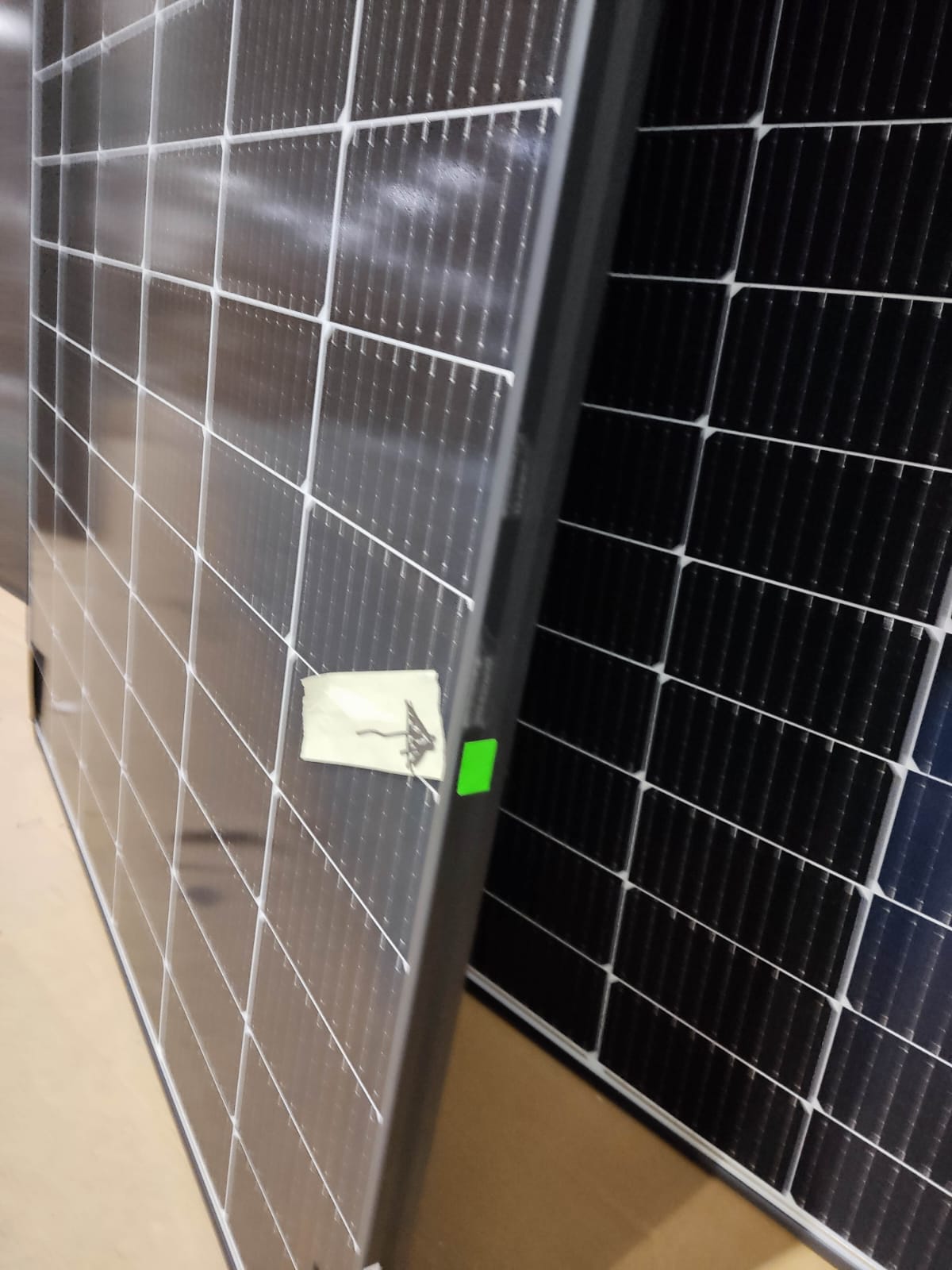

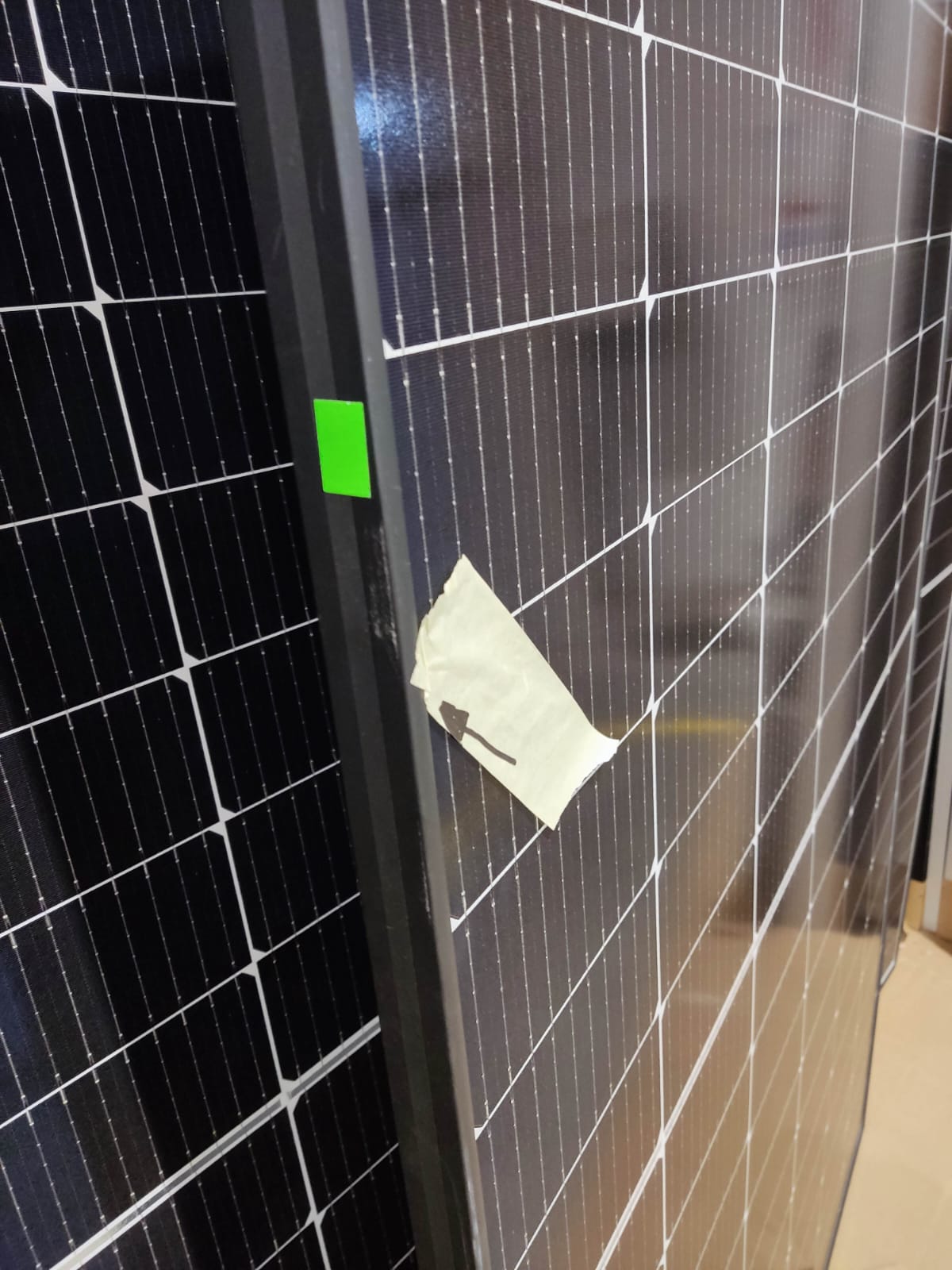

Das Modul weist Kratzer am Rahmen auf.
Das photovoltaische Modul CANADIAN CS6L-455MS aus der HiKu6-Serie ist ein monokristallines Paneel, das für gewerbliche und industrielle Installationen entwickelt wurde, bei denen die Betriebsparameter in Hochspannungssystemen und die mechanische Beständigkeit entscheidend sind. Mit einer Leistung von 455 Wp und einem Wirkungsgrad von 21,1 % ermöglicht das Modul eine höhere Energieausbeute auf begrenzter Fläche. Die Konstruktion mit einem 30 mm Rahmen und 3,2 mm gehärtetem Glas mit Antireflex-Beschichtung sorgt für einen stabilen Betrieb unter typischen Einsatzbedingungen.
Wichtigste Merkmale des Canadian HiKu6 Mono PERC 445 W-465 W:
- Leistung und Wirkungsgrad des Moduls — Nennleistung 455 Wp sowie Wirkungsgrad 21,1 % (Leistungstoleranz 0 bis +10 W).
- Zelltechnologie — monokristalline Zellen mit 10 Busbars, was geringere ohmsche Verluste und eine gleichmäßigere Stromverteilung in den Modulsektionen begünstigt.
- Elektrische Daten für die String-Auslegung — Vmp 35,0 V, Imp 13,30 A, Voc 41,6 V, Isc 14,09 A; max. Belastbarkeit der Reihensicherung 25 A.
- Mechanische Belastbarkeit — Schneelast bis 5400 Pa sowie Winddruck/-sog bis 2400 Pa.
- Garantien — 25 Jahre Produktgarantie sowie 25 Jahre lineare Leistungsgarantie.
- Konstruktion und Verkabelung — Abmessungen 1903 × 1134 × 30 mm, Gewicht 24,2 kg, schwarzer Rahmen aus eloxiertem Aluminium, J-Box IP68 mit 3 Bypass-Dioden, Kabel 4 mm²; kompatible Steckverbinder T6/MC4/MC4-EVO2/MC4-EVO2A.
Für wen ist das eine gute Wahl?
Das Modell CS6L-455MS richtet sich an Installateure und Investoren, die Industriedächer und C&I-Projekte realisieren, bei denen eine hohe Leistungsdichte und Parameter, die die Wahl der Stringlängen erleichtern, entscheidend sind. Das Modul unterstützt eine maximale Systemspannung von bis zu 1500 V DC (IEC/UL) oder 1000 V DC und ist somit kompatibel mit typischen String-Wechselrichtern in 1500‑V‑Architekturen. Das Logistikformat von 35 Stück pro Palette sowie 840 Stück in einem 40′-HQ-Container erleichtert die Lieferplanung bei größeren Aufträgen.
| Parameter | CS6L-445MS | CS6L-450MS | CS6L-455MS | CS6L-460MS | CS6L-465MS |
|---|---|---|---|---|---|
| ELEKTRISCHE DATEN | STC* | |||||
| Max. Nennleistung (Pmax) (W) | 445 W | 450 W | 455 W | 460 W | 465 W |
| Zelltyp | Monokristallin | Monokristallin | Monokristallin | Monokristallin | Monokristallin |
| Betriebsspannung (Vmp) (V) | 34,2 V | 34,4 V | 34,6 V | 34,8 V | 35,0 V |
| Betriebsstrom (Imp) (A) | 13,03 A | 13,10 A | 13,17 A | 13,24 A | 13,30 A |
| Leerlaufspannung (Voc) (V) | 40,8 V | 41,0 V | 41,2 V | 41,4 V | 41,6 V |
| Kurzschlussstrom (Isc) (A) | 13,86 A | 13,9 A | 13,95 A | 14,00 A | 14,09 A |
| Modulwirkungsgrad (%) | 20,6% | 20,9% | 21,1% | 21,3% | 21,5% |
| Max. Systemspannung (V) | 1500 V (IEC/UL) oder 1000 V (IEC/UL) | 1500 V (IEC/UL) oder 1000 V (IEC/UL) | 1500 V (IEC/UL) oder 1000 V (IEC/UL) | 1500 V (IEC/UL) oder 1000 V (IEC/UL) | 1500 V (IEC/UL) oder 1000 V (IEC/UL) |
| Max. Sicherungsbelastung in Reihenschaltung (A) | 25 A | 25 A | 25 A | 25 A | 25 A |
| Leistungstoleranz (%) | 0 +10 W | 0 +10 W | 0 +10 W | 0 +10 W | 0 +10 W |
| MECHANISCHE DATEN | |||||
| Abmessungen (mm) | 1903 x 1134 x 30 mm | 1903 x 1134 x 30 mm | 1903 x 1134 x 30 mm | 1903 x 1134 x 30 mm | 1903 x 1134 x 30 mm |
| Gewicht (kg) | 24,2 kg | 24,2 kg | 24,2 kg | 24,2 kg | 24,2 kg |
| Frontabdeckung | Gehärtetes Glas mit 3,2 mm Anti-Reflex-Beschichtung | Gehärtetes Glas mit 3,2 mm Anti-Reflex-Beschichtung | Gehärtetes Glas mit 3,2 mm Anti-Reflex-Beschichtung | Gehärtetes Glas mit 3,2 mm Anti-Reflex-Beschichtung | Gehärtetes Glas mit 3,2 mm Anti-Reflex-Beschichtung |
| Rahmen | Anodisierte Aluminiumlegierung | Anodisierte Aluminiumlegierung | Anodisierte Aluminiumlegierung | Anodisierte Aluminiumlegierung | Anodisierte Aluminiumlegierung |
| J-Box | IP68, 3 Bypass-Dioden | IP68, 3 Bypass-Dioden | IP68, 3 Bypass-Dioden | IP68, 3 Bypass-Dioden | IP68, 3 Bypass-Dioden |
| Kabel (mm²) | 4 mm² (IEC), 12 AWG (UL) | 4 mm² (IEC), 12 AWG (UL) | 4 mm² (IEC), 12 AWG (UL) | 4 mm² (IEC), 12 AWG (UL) | 4 mm² (IEC), 12 AWG (UL) |
| Steckverbinder | T6, MC4, MC4-EVO2 oder MC4-EVO2A | T6, MC4, MC4-EVO2 oder MC4-EVO2A | T6, MC4, MC4-EVO2 oder MC4-EVO2A | T6, MC4, MC4-EVO2 oder MC4-EVO2A | T6, MC4, MC4-EVO2 oder MC4-EVO2A |
| Kabellänge (inkl. Steckverbinder) (mm) | Vertikale Anordnung: 410 mm (+) / 290 mm (-); horizontale Anordnung: 1100 mm* | Vertikale Anordnung: 410 mm (+) / 290 mm (-); horizontale Anordnung: 1100 mm* | Vertikale Anordnung: 410 mm (+) / 290 mm (-); horizontale Anordnung: 1100 mm* | Vertikale Anordnung: 410 mm (+) / 290 mm (-); horizontale Anordnung: 1100 mm* | Vertikale Anordnung: 410 mm (+) / 290 mm (-); horizontale Anordnung: 1100 mm* |
| Pro Palette (Stück) | 35 Stk. | 35 Stk. | 35 Stk. | 35 Stk. | 35 Stk. |
| Im Container (HQ 40′) (Stück) | 840 Stk. | 840 Stk. | 840 Stk. | 840 Stk. | 840 Stk. |
| ELEKTRISCHE DATEN | NMOT* | |||||
| Max. Nennleistung (Pmax) (W) | 334 W | 338 W | 341 W | 345 W | 349 W |
| Betriebsspannung (Vmp) (V) | 32,1 V | 32,2 V | 32,4 V | 32,6 V | 32,8 V |
| Betriebsstrom (Imp) (A) | 10,41 A | 10,47 A | 10,52 A | 10,58 A | 10,63 A |
| Leerlaufspannung (Voc) (V) | 38,6 V | 38,8 V | 38,9 V | 39,1 V | 39,3 V |
| Kurzschlussstrom (Isc) (A) | 11,18 A | 11,21 A | 11,25 A | 11,29 A | 11,36 A |
| Nennbetriebstemperatur des Moduls (°C) | 41 ± 3°C | 41 ± 3°C | 41 ± 3°C | 41 ± 3°C | 41 ± 3°C |
| TEMPERATURCHARAKTERISTIK | |||||
| Temperaturkoeffizient (Pmax) (%/°C) | -0,34%/°C | -0,34%/°C | -0,34%/°C | -0,34%/°C | -0,34%/°C |
| Temperaturkoeffizient (Voc) (%/°C) | -0,26%/°C | -0,26%/°C | -0,26%/°C | -0,26%/°C | -0,26%/°C |
| Temperaturkoeffizient (Isc) (%/°C) | 0,05%/°C | 0,05%/°C | 0,05%/°C | 0,05%/°C | 0,05%/°C |
*Standard-Testbedingungen (STC) sind eine Bestrahlungsstärke von 1000 W/m², Spektrum AM 1,5 und Zelltemperatur 25°C. Die Nenn-Betriebstemperatur des Moduls (NMOT) entspricht einer Einstrahlung von 800 W/m², Spektrum AM 1,5, Umgebungstemperatur 20°C und Windgeschwindigkeit 1 m/s.
