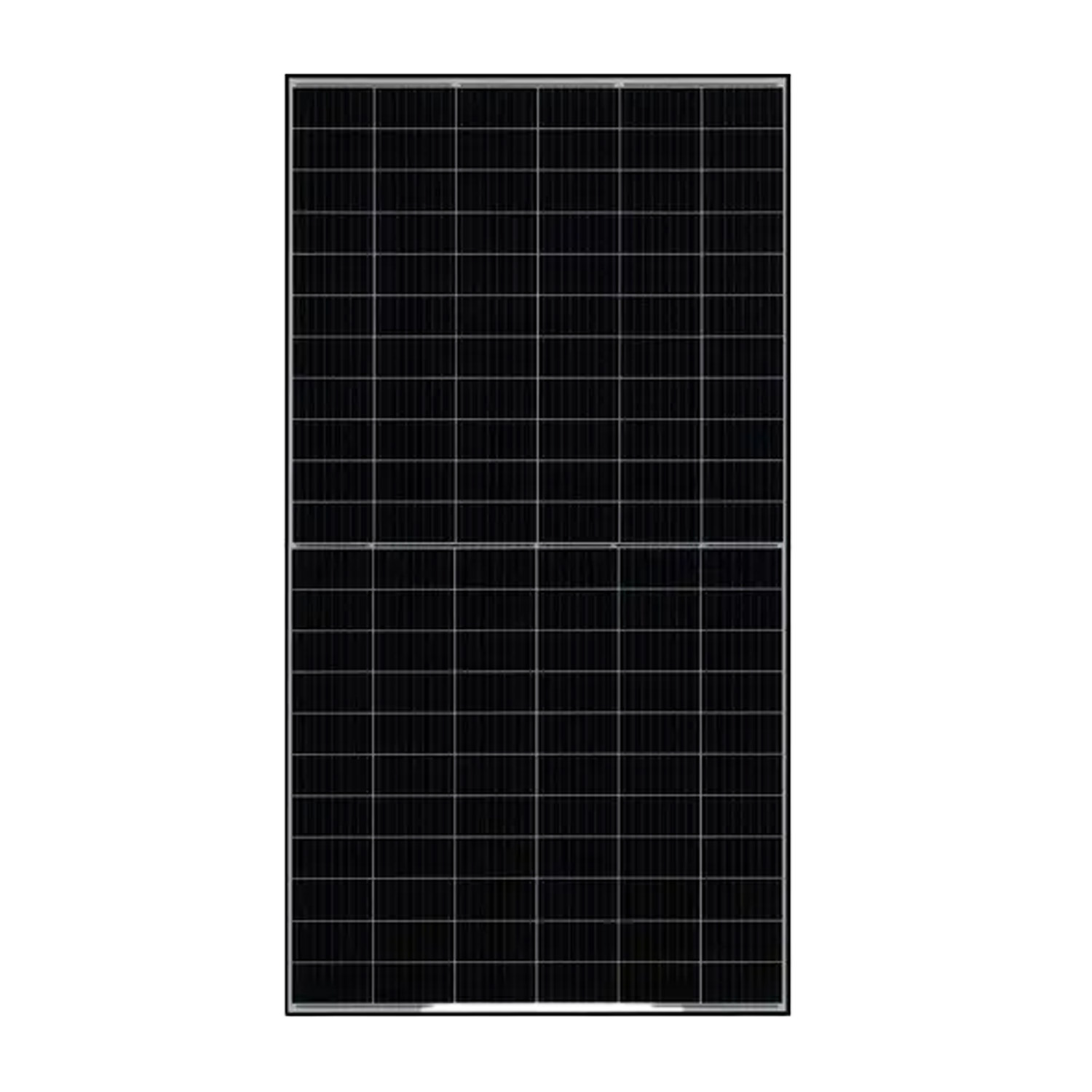

JA SOLAR JAM66S30-505/MR Modul – Schwarzer Rahmen
| Hersteller | |
|---|---|
| Leistung | |
| Rahmenfarbe | |
| Wirkungsgrad | |
| Tier 1 | |
| Produktgarantie | |
| Lineare Leistungsgarantie | |
| Anzahl der BusBar | |
| Rahmendicke | |
| Höhe | |
| Breite | |
| Maximale statische Belastung (Pa) | |
| Kabellänge (+) | |
| Kabellänge (-) | 1200 mm |
| Menge pro Palette | |
| Menge pro Container | |
| Gewicht | 25,2 kg |
Brutto
Produktdetails
| Hersteller | |
|---|---|
| Leistung | |
| Rahmenfarbe | |
| Wirkungsgrad | |
| Tier 1 | |
| Produktgarantie | |
| Lineare Leistungsgarantie | |
| Anzahl der BusBar | |
| Rahmendicke | |
| Höhe | |
| Breite | |
| Maximale statische Belastung (Pa) | |
| Kabellänge (+) | |
| Kabellänge (-) | 1200 mm |
| Menge pro Palette | |
| Menge pro Container | |
| Gewicht | 25,2 kg |
Seria JA Solar Deep Blue 3.0 PRO JAM66S30 480-505/MR
Die Photovoltaikmodule der Serie JA Solar Deep Blue 3.0 PRO JAM66S30 480-505/MR nutzen fortschrittliche 11BB PERC Halbzellentechnologie, die eine höhere Ausgangsleistung, bessere Effizienz bei erhöhten Temperaturen und eine Verringerung des Verschattungsflusses bietet. Dank ihrer robusten Konstruktion und außergewöhnlichen Widerstandsfähigkeit gegenüber mechanischen Belastungen gewährleisten diese Paneele Zuverlässigkeit und Langlebigkeit über viele Jahre.
Die wichtigsten Eigenschaften der Module der Serie Deep Blue 3.0 PRO JAM66S30 480-505/MR:
- Höhere Ausgangsleistung – Die Module bieten außergewöhnliche Effizienz dank der 11BB PERC Technologie, was zu einer größeren Menge an erzeugter Energie führt.
- Geringere Stromkosten (LCOE) – Optimierte Moduleigenschaften ermöglichen eine Senkung der Energiekosten über die gesamte Nutzungsdauer.
- Weniger Verschattungseffekte – Die Halbzellkonfiguration reduziert den Einfluss von Verschattung auf die Modulleistung und erhöht die Effizienz unter schwierigen Bedingungen.
- Bessere mechanische Widerstandsfähigkeit – Die Module sind so konzipiert, dass sie hohen Wind- und Schneelasten standhalten, was Langlebigkeit und Zuverlässigkeit unter schwierigen Umweltbedingungen gewährleistet.
- Hochwertige Garantie – Eine 12-jährige Produktgarantie und eine 25-jährige lineare Leistungsgarantie mit einer maximalen jährlichen Degradation von 0,55% bieten Sicherheit für Ihre Investition.
- Qualitätszertifikate – Die Einhaltung der Normen IEC 61215, IEC 61730, ISO 9001, ISO 14001 und ISO 45001 bestätigt die hohe Qualität und Zuverlässigkeit der Module.
Für wen ist dies eine gute Wahl?
Die JA Solar Module der Serie Deep Blue 3.0 PRO JAM66S30 480-505/MR sind eine hervorragende Wahl für Personen und Unternehmen, die nach effizienten und langlebigen Photovoltaikpanels suchen. Durch den Einsatz fortschrittlicher Technologien und ihre Widerstandsfähigkeit gegenüber extremen Wetterbedingungen eignen sich diese Paneele für verschiedene Installationen, sowohl im privaten als auch im gewerblichen Bereich, und bieten zuverlässigen Betrieb sowie langfristige Einsparungen.
Technische Spezifikation JA Solar JAM66S30-MR SERIE
| ELEKTRISCHE PARAMETER BEI STC | ||||||
|---|---|---|---|---|---|---|
| TYP | JAM66S30-480/MR | JAM66S30-485/MR | JAM66S30-490/MR | JAM66S30-495/MR | JAM66S30-500/MR | JAM66S30-505/MR |
| Maximale Nennleistung (Pmax) [W] | 480 | 485 | 490 | 495 | 500 | 505 |
| Leerlaufspannung (Voc) [V] | 45.07 | 45.20 | 45.33 | 45.46 | 45.59 | 45.72 |
| Maximale Spannung (Vmp) [V] | 37.62 | 37.81 | 37.99 | 38.17 | 38.35 | 38.53 |
| Kurzschlussstrom (Isc) [A] | 13.65 | 13.72 | 13.79 | 13.86 | 13.93 | 14.00 |
| Maximale Stromaufnahme (Imp) [A] | 12.76 | 12.83 | 12.90 | 12.97 | 13.04 | 13.11 |
| Modulwirkungsgrad [%] | 20.2 | 20.4 | 20.6 | 20.9 | 21.1 | 21.3 |
| Leistungsabweichung | 0~+5W | 0~+5W | 0~+5W | 0~+5W | 0~+5W | 0~+5W |
| Temperaturkoeffizient Isc (α_Isc) | +0.045%/°C | +0.045%/°C | +0.045%/°C | +0.045%/°C | +0.045%/°C | +0.045%/°C |
| Temperaturkoeffizient Voc (β_Voc) | -0.275%/°C | -0.275%/°C | -0.275%/°C | -0.275%/°C | -0.275%/°C | -0.275%/°C |
| Temperaturkoeffizient Pmax (γ_Pmp) | -0.350%/°C | -0.350%/°C | -0.350%/°C | -0.350%/°C | -0.350%/°C | -0.350%/°C |
| STC | Strahlungsstärke 1000W/m², Zelltemperatur 25°C, Luftmasse AM 1.5G | Strahlungsstärke 1000W/m², Zelltemperatur 25°C, Luftmasse AM 1.5G | Strahlungsstärke 1000W/m², Zelltemperatur 25°C, Luftmasse AM 1.5G | Strahlungsstärke 1000W/m², Zelltemperatur 25°C, Luftmasse AM 1.5G | Strahlungsstärke 1000W/m², Zelltemperatur 25°C, Luftmasse AM 1.5G | Strahlungsstärke 1000W/m², Zelltemperatur 25°C, Luftmasse AM 1.5G |
| ELEKTRISCHE PARAMETER BEI NOCT | ||||||
|---|---|---|---|---|---|---|
| Nennleistung max. (Pmax) [W] | 363 | 367 | 370 | 374 | 378 | 382 |
| Leerlaufspannung (Voc) [V] | 42.15 | 42.30 | 42.43 | 42.58 | 42.72 | 42.86 |
| Maximale Spannung (Vmp) [V] | 35.54 | 35.67 | 35.76 | 35.84 | 35.93 | 36.02 |
| Kurzschlussstrom (Isc) [A] | 10.99 | 11.06 | 11.13 | 11.20 | 11.27 | 11.34 |
| Maximale Stromaufnahme (Imp) [A] | 10.21 | 10.28 | 10.36 | 10.44 | 10.52 | 10.60 |
| NOCT | Strahlungsstärke 800W/m², Umgebungstemperatur 20°C, Windgeschwindigkeit 1 m/s, AM 1.5G | Strahlungsstärke 800W/m², Umgebungstemperatur 20°C, Windgeschwindigkeit 1 m/s, AM 1.5G | Strahlungsstärke 800W/m², Umgebungstemperatur 20°C, Windgeschwindigkeit 1 m/s, AM 1.5G | Strahlungsstärke 800W/m², Umgebungstemperatur 20°C, Windgeschwindigkeit 1 m/s, AM 1.5G | Strahlungsstärke 800W/m², Umgebungstemperatur 20°C, Windgeschwindigkeit 1 m/s, AM 1.5G | Strahlungsstärke 800W/m², Umgebungstemperatur 20°C, Windgeschwindigkeit 1 m/s, AM 1.5G |
| BETRIEBSBEDINGUNGEN | ||||||
|---|---|---|---|---|---|---|
| Maximale Systemspannung | 1000V /1500V DC | 1000V /1500V DC | 1000V /1500V DC | 1000V /1500V DC | 1000V /1500V DC | 1000V /1500V DC |
| Betriebstemperatur | -40℃ bis +85℃ | -40℃ bis +85℃ | -40℃ bis +85℃ | -40℃ bis +85℃ | -40℃ bis +85℃ | -40℃ bis +85℃ |
| Maximalwert der Sicherung in Reihe | 25A | 25A | 25A | 25A | 25A | 25A |
| Maximale statische Belastung,front* | 5400Pa | 5400Pa | 5400Pa | 5400Pa | 5400Pa | 5400Pa |
| Maximale statische Belastung,rück* | 2400Pa | 2400Pa | 2400Pa | 2400Pa | 2400Pa | 2400Pa |
| NOCT | 45±2°C | 45±2°C | 45±2°C | 45±2°C | 45±2°C | 45±2°C |
| Sicherheitsklasse | Klasse II | Klasse II | Klasse II | Klasse II | Klasse II | Klasse II |
| Modulschutzklasse | UL Typ 1 | UL Typ 1 | UL Typ 1 | UL Typ 1 | UL Typ 1 | UL Typ 1 |
| SPEZIFIKATION | ||||||
|---|---|---|---|---|---|---|
| Zelle | Mono, 11 BB | Mono, 11 BB | Mono, 11 BB | Mono, 11 BB | Mono, 11 BB | Mono, 11 BB |
| Gewicht | 25.2 kg | 25.2 kg | 25.2 kg | 25.2 kg | 25.2 kg | 25.2 kg |
| Maße | 2093±2 mm×1134±2 mm×30±1 mm | 2093±2 mm×1134±2 mm×30±1 mm | 2093±2 mm×1134±2 mm×30±1 mm | 2093±2 mm×1134±2 mm×30±1 mm | 2093±2 mm×1134±2 mm×30±1 mm | 2093±2 mm×1134±2 mm×30±1 mm |
| Kabelquerschnitt | 4mm² (IEC), 12 AWG (UL) | 4mm² (IEC), 12 AWG (UL) | 4mm² (IEC), 12 AWG (UL) | 4mm² (IEC), 12 AWG (UL) | 4mm² (IEC), 12 AWG (UL) | 4mm² (IEC), 12 AWG (UL) |
| Anzahl der Zellen | 132 (6×22) | 132 (6×22) | 132 (6×22) | 132 (6×22) | 132 (6×22) | 132 (6×22) |
| Anschlusskasten | IP68, 3 Dioden | IP68, 3 Dioden | IP68, 3 Dioden | IP68, 3 Dioden | IP68, 3 Dioden | IP68, 3 Dioden |
| Steckverbindung | QC 4.10-35I/ MC4-EVO2A | QC 4.10-35I/ MC4-EVO2A | QC 4.10-35I/ MC4-EVO2A | QC 4.10-35I/ MC4-EVO2A | QC 4.10-35I/ MC4-EVO2A | QC 4.10-35I/ MC4-EVO2A |
| Kabellänge (mit Stecker) | 1200 mm(+) /1200 mm(-) | 1200 mm(+) /1200 mm(-) | 1200 mm(+) /1200 mm(-) | 1200 mm(+) /1200 mm(-) | 1200 mm(+) /1200 mm(-) | 1200 mm(+) /1200 mm(-) |
| Verpackungskonfiguration | 36 Stk./Palette, 792 Stk./Container | 36 Stk./Palette, 792 Stk./Container | 36 Stk./Palette, 792 Stk./Container | 36 Stk./Palette, 792 Stk./Container | 36 Stk./Palette, 792 Stk./Container | 36 Stk./Palette, 792 Stk./Container |
| UMFANGREICHE ZERTIFIKATE | ||||||
|---|---|---|---|---|---|---|
|
IEC 61215, IEC 61730, UL 61215, UL 61730 ISO 9001: 2015 Qualitätsmanagementsysteme ISO 14001: 2015 Umweltmanagementsysteme ISO 45001: 2018 Arbeitsschutzmanagementsysteme IEC TS 62941: 2016 Photovoltaikmodule (PV) – Richtlinien zur Erhöhung des Vertrauens in die Qualifizierung des PV-Moduls und die Typgenehmigung |
